GN 322.4-A Запобіжні маховики без ручки

GN 322.4-A Запобіжні маховики без ручки

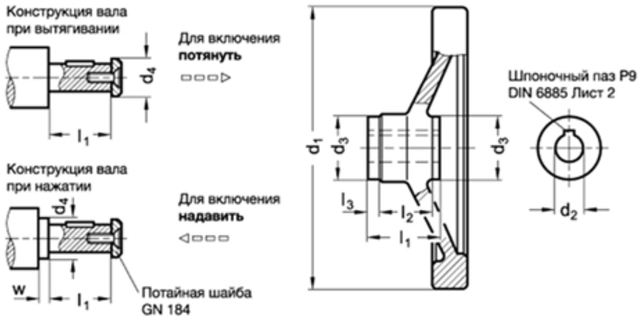

Опис	d H  27	d макс  4	d  1	l макс  1	d  3	l  2	l  3	w хв	З'єднання	Вага
GN 322.4-125-K12-A-DR	K 12	17	125	28.5	28	18	5	4	GN 000.4-1	368
GN 322.4-125-K12-A-ZI	K 12	17	125	28.5	28	18	5	-	GN 000.4-1	368
GN 322.4-140-K12-A-DR	K 12	17	140	28.5	28	19	5	4	GN 000.4-1	476
GN 322.4-140-K12-A-ZI	K 12	17	140	28.5	28	19	5	-	GN 000.4-1	476
GN 322.4-140-K14-A-DR	K 14	21	140	32.5	32	19	6	4	GN 000.4-2	499
GN 322.4-140-K14-A-ZI	K 14	21	140	32.5	32	19	6	-	GN 000.4-2	499
GN 322.4-140-K16-A-DR	K 16	21	140	32.5	32	19	6	4	GN 000.4-2	486
GN 322.4-140-K16-A-ZI	K 16	21	140	32.5	32	19	6	-	GN 000.4-2	486
GN 322.4-160-K14-A-DR	K 14	21	160	32.5	32	20	6	4	GN 000.4-2	615
GN 322.4-160-K14-A-ZI	K 14	21	160	32.5	32	20	6	-	GN 000.4-2	615
GN 322.4-160-K16-A-DR	K 16	21	160	32.5	32	20	6	4	GN 000.4-2	602
GN 322.4-160-K16-A-ZI	K 16	21	160	32.5	32	20	6	-	GN 000.4-2	602
GN 322.4-200-K18-A-DR	K 18	26	200	36.5	38	24	6	4	GN 000.4-3	1032
GN 322.4-200-K18-A-ZI	K 18	26	200	36.5	38	24	6	-	GN 000.4-3	1032
GN 322.4-200-K20-A-DR	K 20	26	200	36.5	38	24	6	4	GN 000.4-3	1015
GN 322.4-200-K20-A-ZI	K 20	26	200	36.5	38	24	6	-	GN 000.4-3	1015
GN 322.4-250-K22-A-DR	K 22	30	250	47.5	45	28	12	4	GN 000.4-4	1740
GN 322.4-250-K22-A-ZI	K 22	30	250	47.5	45	28	12	-	GN 000.4-4	1740



Запобіжний маховик GN 322.4-A

Алюмінієві запобіжні маховики GN 322.4-A, які можна купити в магазині ELESA+GANTER, є унікальним продуктом, незамінним на органах керування й приводах, несанкціонований, або випадковий вплив на які вкрай небажаний.

Наприклад,  запобіжні маховики GN 322.4-A прекрасно підійдуть для використання на органах точних налаштувань і налагодження верстатів, обладнання та виробничих ліній, позиціонерів автоматизованих і роботитизованих комплексів та інше.

Завдяки спеціальному пристрою штурвал керування GN 322.4-A не передає крутний момент на орган керування, або вал без певних дій і у разі випадкового впливу просто провертається навколо своєї осі.

Запобіжні маховики GN 322.4-A без ручок можна купити у двох варіантах:

Варіант ZI: входить до зачеплення під час відтягування запобіжного маховика GN 322.4-A на себе.

Варіант DR: входить до зачеплення під час натискання запобіжного маховика GN 322.4-A від себе.

Використання запобіжних маховиків GN 322.4-A так само добре зарекомендувало себе на виробництві, де періодичною наладкою і переналадкою ліній займаються налагородники, які не обслуговують лінії в процесі випуску продукції. Запобіжний маховик GN 322.4-A

Алюмінієві запобіжні маховики GN 322.4-A, які можна купити в магазині ELESA+GANTER, є унікальним продуктом, незамінним на органах керування й приводах, несанкціонований, або випадковий вплив на які вкрай небажаний.

Наприклад,  запобіжні маховики GN 322.4-A прекрасно підійдуть для використання на органах точних налаштувань і налагодження верстатів, обладнання та виробничих ліній, позиціонерів автоматизованих і роботитизованих комплексів та інше.

Завдяки спеціальному пристрою штурвал керування GN 322.4-A не передає крутний момент на орган керування, або вал без певних дій і у разі випадкового впливу просто провертається навколо своєї осі.

Запобіжні маховики GN 322.4-A без ручок можна купити у двох варіантах:

Варіант ZI: входить до зачеплення під час відтягування запобіжного маховика GN 322.4-A на себе.

Варіант DR: входить до зачеплення під час натискання запобіжного маховика GN 322.4-A від себе.

Використання запобіжних маховиків GN 322.4-A так само добре зарекомендувало себе на виробництві, де періодичною наладкою і переналадкою ліній займаються налагородники, які не обслуговують лінії в процесі випуску продукції.

ИПЫ

• Тип A: без ручки

• Тип D: з обертовою сталевою ручкою

ВОБЕРЕЖЕННЯ

• Варіант ZI: входить до зачеплення під час відтягування на себе

• Варіант DR: входить до зачеплення під час натискання від себе

Алюміній

• Механічно оброблена втулка

• Сточений обід

Концентричний обід і площа для свердління <0.4.

Корпус маховика

• Полірований обід

• дробезтруминна немеханічна обробка корпусу

Циліндричні обертові ручки GN 598 —

Сталь, пластикове покриття, чорний колір, матова поверхня

ТЕХНІЧНА ІНФОРМАЦІЯ

• Шпонковий паз DIN 6885 -

• Основні допуски за стандартами ISO
