GN 324-R Маховик з обертовою ручкою
GN 324-R Маховик з обертовою ручкою
- Варіант A: без ручки
- Варіант R: з обертовою ручкою
- Варіант виготовлення B: без паза
- Варіант виготовлення K: зі шпонковим пазом
Алюміній
- Механічно оброблена втулка.
- Полірований обід
Концентричний обід і площа для свердління <0.4.
Корпус із пластиковим покриттям
чорний колір, текстуроване оздоблення
Циліндричні обертові ручки GN 798
Пластик, технополімер
чорний колір, матове оздоблення
АКСЕССУАРЫ
- Потайні шайби GN 184 (для осьової фіксації)
ТЕХНІЧНА ІНФОРМАЦІЯ
- Шпонковий паз DIN 6885
- Перекреслені отвори GN 110
- Основні допуски за стандартами ISO
GN 324-125-B12-RВ наявності1 663,27 ₴
GN 324-125-B14-RВ наявності1 663,27 ₴
GN 324-140-B16-RПід замовлення1 783,21 ₴
GN 324-140-B14-RПід замовлення1 783,21 ₴
GN 324-125-K14-RПід замовлення1 838,19 ₴
GN 324-125-K12-RВ наявності1 838,19 ₴
GN 324-140-K16-RПід замовлення1 960,85 ₴
GN 324-140-K14-RПід замовлення1 960,85 ₴
GN 324-160-B14-RВ наявності2 249,35 ₴
GN 324-160-B16-RПід замовлення2 249,35 ₴
GN 324-160-K14-RВ наявності2 424,26 ₴
GN 324-160-K16-RПід замовлення2 424,26 ₴
GN 324-200-B18-RПід замовлення3 085,76 ₴
GN 324-200-B20-RПід замовлення3 085,76 ₴
GN 324-200-K18-RВ наявності3 225,69 ₴
GN 324-200-K20-RПід замовлення3 225,69 ₴
GN 324-250-B22-RПід замовлення4 316,06 ₴
GN 324-250-B26-RПід замовлення4 316,06 ₴
GN 324-250-K22-RПід замовлення4 543,22 ₴
GN 324-250-K26-RПід замовлення4 543,22 ₴
|

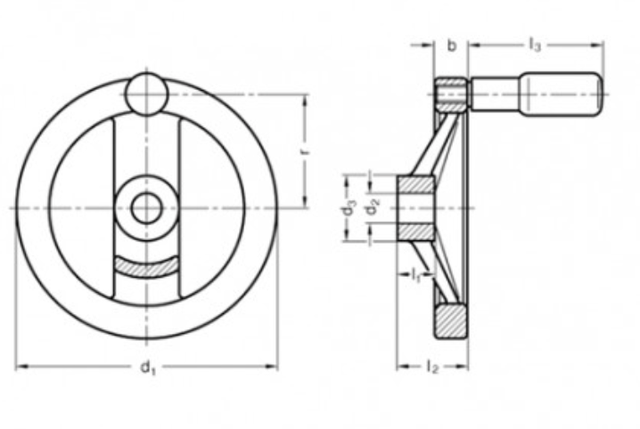

Опис |
d H 27 |
d 1 |
l 1 |
d 3 |
l 2 |
l 3 |
r |
Ручка |
b |
Вага |
|
|
GN 324-125-B12-R |
12 |
125 |
18 |
31 |
33 |
61.5 |
54 |
22 |
15 |
390 |
|
|
GN 324-125-B14-R |
14 |
125 |
18 |
31 |
33 |
61.5 |
54 |
22 |
15 |
380 |
|
|
GN 324-125-K12-R |
12 |
125 |
18 |
31 |
33 |
61.5 |
54 |
22 |
15 |
387 |
|
|
GN 324-125-K14-R |
14 |
125 |
18 |
31 |
33 |
61.5 |
54 |
22 |
15 |
377 |
|
|
GN 324-140-B14-R |
14 |
140 |
19 |
36 |
36 |
76.5 |
61 |
24 |
16.5 |
510 |
|
|
GN 324-140-B16-R |
16 |
140 |
19 |
36 |
36 |
76.5 |
61 |
24 |
16.5 |
490 |
|
|
GN 324-140-K14-R |
14 |
140 |
19 |
36 |
36 |
76.5 |
61 |
24 |
16.5 |
507 |
|
|
GN 324-140-K16-R |
16 |
140 |
19 |
36 |
36 |
76.5 |
61 |
24 |
16.5 |
487 |
|
|
GN 324-160-B14-R |
14 |
160 |
20 |
36 |
39 |
76.5 |
71 |
24 |
18 |
635 |
|
|
GN 324-160-B16-R |
16 |
160 |
20 |
36 |
39 |
76.5 |
71 |
24 |
18 |
620 |
|
|
GN 324-160-K14-R |
14 |
160 |
20 |
36 |
39 |
76.5 |
71 |
24 |
18 |
632 |
|
|
GN 324-160-K16-R |
16 |
160 |
20 |
36 |
39 |
76.5 |
71 |
24 |
18 |
617 |
|
|
GN 324-200-B18-R |
18 |
200 |
24 |
42 |
45 |
86.5 |
89 |
25 |
20.5 |
1036 |
|
|
GN 324-200-B20-R |
20 |
200 |
24 |
42 |
45 |
86.5 |
89 |
25 |
20.5 |
1019 |
|
|
GN 324-200-K18-R |
18 |
200 |
24 |
42 |
45 |
86.5 |
89 |
25 |
20.5 |
1033 |
|
|
GN 324-200-K20-R |
20 |
200 |
24 |
42 |
45 |
86.5 |
89 |
25 |
20.5 |
1016 |
|
|
GN 324-250-B22-R |
22 |
250 |
28 |
48 |
51 |
86.5 |
113 |
25 |
23 |
1628 |
|
|
GN 324-250-B26-R |
26 |
250 |
28 |
48 |
51 |
86.5 |
113 |
25 |
23 |
1600 |
|
|
GN 324-250-K22-R |
22 |
250 |
28 |
48 |
51 |
86.5 |
113 |
25 |
23 |
1625 |
|
|
GN 324-250-K26-R |
26 |
250 |
28 |
48 |
51 |
86.5 |
113 |
25 |
23 |
1597 |
|
