DIN 950-A Маховики без ручки. Маховики зі спицями

DIN 950-A Маховики без ручки. Маховики зі спицями

Маховики DIN 950 з чавуну постачаються з ручками, виготовленими з оцинкованої сталі. Маховики з алюмінію постачаються з ручками з пластику (тип D) і з оцинкованої сталі (тип F).

До офіційної стандартної таблиці входять тільки маховики типів А (без ручки) і G (без ручки, але з різзю d4), також без маховика діаметром d1 = 180.

Елементи керування, до яких входять маховики зі спицями, виготовлені з дюропласту, технополімеру, алюмінію, сталі, чавуну, цинкового сплаву або неіржавкої сталі та неіржавкої сталі для особливих умов використання AISI 316 (A4).

Маховики зі спицями, суцільні та у формі ручкою, з ручкою, або без, мають ергономічний і унікальний дизайн, підтверджено 52 нагородами за промисловий дизайн найпрестижніших міжнародних журі та сертифікатами ISO 9001, ISO 1400, OHSAS18001.

Маховики зі спицями можуть обладнуватися поворотними  ручками для зручнішого захоплення під час роботи.

Обладнання маховиків зі спицями відкидними ручками дає змогу робити їх безпечнішими під час роботи та запобігає випадковому травмуванню персонал під час роботи, а також не дають змогу під час складеної ручки на такому штурвалі керування випадково впливати на механізм, або верстат.

Обладнання маховиків зі спицями додатково фіксаторами  дають змогу використовувати їх як  елементи  для регулювання шиберних засувок на опалювальних котлах, бункерах, сортувальному обладнанні тощо, де необхідне дозування та часткове відкриття з надійною фіксацією різних положень.

Маховики зі спицями можна купити в комплекті з гравітаційними лічильниками обертів для точного регулювання обладнання

ТЕХНІЧНА ІНФОРМАЦІЯ

  • Шпонковий паз P9 DIN 6885
  • Квадратна DIN 79
  • Перекреслені отвори GN 110
  • Основні допуски за стандартами ISO
ХАРАКТЕРИСТИКИ
  • Тип A: без ручки
  • Тип F: з фіксованою ручкою.
  • Тип D: з обертовою ручкою.
КОДИ ВІДВЕРСТИ
  • Варіант виготовлення B: без паза
  • Варіант виготовлення K: зі шпонковим пазом
  • Варіант виготовлення ⁇ b bb ⁇ : з квадратним отвором

Чавун GG

  • Механічно оброблена втулка.
  • Полірований і обточений обід.

Алюміній AL

  • Механічно оброблена втулка.
  • Полірований і обточений обід.
  • Німецька дробезтруминна обробка корпусу.

Концентричний обід і площа для свердління <0.4.

Нерухомі ручки DIN 39

Обертові ручки DIN 98

Оцинкована сталь

Пластик, технополімер чорного кольору.

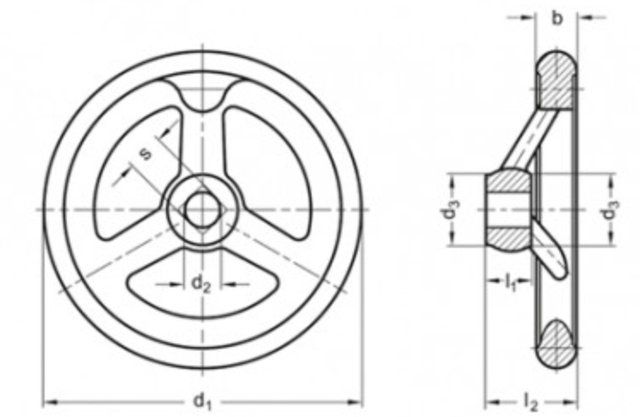

Опис d H 27 s H 11 3 1 1 2 Кількість спиць b Вага
DIN 950-AL-100-B10-A 10 - 26 100 17 33 3 15 187
DIN 950-AL-100-B12-A 12 - 26 100 17 33 3 15 185
DIN 950-AL-100-K10-A 10 - 26 100 17 33 3 15 185
DIN 950-AL-100-K12-A 12 - 26 100 17 33 3 15 183
DIN 950-AL-100-V9-A - V 9 26 100 17 33 3 15 190
DIN 950-AL-125-B12-A 12 - 28 125 18 36 3 16 240
DIN 950-AL-125-B14-A 14 - 28 125 18 36 3 16 259
DIN 950-AL-125-K12-A 12 - 28 125 18 36 3 16 230
DIN 950-AL-125-K14-A 14 - 28 125 18 36 3 16 257
DIN 950-AL-125-V11-A - V 11 28 125 18 36 3 16 265
DIN 950-AL-140-B14-A 14 - 30 140 19 39 3 17 339
DIN 950-AL-140-B16-A 16 - 30 140 19 39 3 17 327
DIN 950-AL-140-K14-A 14 - 30 140 19 39 3 17 337
DIN 950-AL-140-K16-A 16 - 30 140 19 39 3 17 325
DIN 950-AL-160-B14-A 14 - 33 160 20 40 3 18 458
DIN 950-AL-160-B15-A 15 - 33 160 20 40 3 18 450
DIN 950-AL-160-B16-A 16 - 33 160 20 40 3 18 440
DIN 950-AL-160-K14-A 14 - 33 160 20 40 3 18 450
DIN 950-AL-160-K15-A 15 - 33 160 20 40 3 18 445
DIN 950-AL-160-K16-A 16 - 33 160 20 40 3 18 435
DIN 950-AL-160-V12-A - V 12 33 160 20 40 3 18 460
DIN 950-AL-180-B16-A 16 - 35 180 22 43 3 20 615
DIN 950-AL-180-B18-A 18 - 35 180 22 43 3 20 604
DIN 950-AL-180-K16-A 16 - 35 180 22 43 3 20 611
DIN 950-AL-180-K18-A 18 - 35 180 22 43 3 20 600
DIN 950-AL-200-B18-A 18 - 38 200 24 45 3 22 806
DIN 950-AL-200-B20-A 20 - 38 200 24 45 3 22 795
DIN 950-AL-200-B22-A 22 - 38 200 24 45 3 22 799
DIN 950-AL-200-K18-A 18 - 38 200 24 45 3 22 800
DIN 950-AL-200-K20-A 20 - 38 200 24 45 3 22 730
DIN 950-AL-200-K22-A 22 - 38 200 24 45 3 22 795
DIN 950-AL-200-V14-A - V 14 38 200 24 45 3 22 820
DIN 950-AL-250-B22-A 22 - 48 250 28 50 5 26 1429
DIN 950-AL-250-B24-A 24 - 48 250 28 50 5 26 1419
DIN 950-AL-250-B26-A 26 - 48 250 28 50 5 26 1398
DIN 950-AL-250-K22-A 22 - 48 250 28 50 5 26 1424
DIN 950-AL-250-K26-A 26 - 48 250 28 50 5 26 1393
DIN 950-AL-250-V17-A - V 17 48 250 28 50 5 26 1435
DIN 950-AL-315-B26-A 26 - 53 315 33 56 5 28 2204
DIN 950-AL-315-B28-A 28 - 53 315 33 56 5 28 2322
DIN 950-AL-315-B30-A 30 - 53 315 33 56 5 28 2000
DIN 950-AL-315-K26-A 26 - 53 315 33 56 5 28 2200
DIN 950-AL-315-K28-A 28 - 53 315 33 56 5 28 2314
DIN 950-AL-315-K30-A 30 - 53 315 33 56 5 28 1990
DIN 950-AL-315-V19-A - V 19 53 315 33 56 5 28 2230
DIN 950-AL-400-B30-A 30 - 65 400 38 63 5 32 3653
DIN 950-AL-400-B32-A 32 - 65 400 38 63 5 32 3638
DIN 950-AL-400-B34-A 34 - 65 400 38 63 5 32 3619
DIN 950-AL-400-K30-A 30 - 65 400 38 63 5 32 3644
DIN 950-AL-400-K32-A 32 - 65 400 38 63 5 32 3629
DIN 950-AL-400-K34-A 34 - 65 400 38 63 5 32 3610
DIN 950-AL-400-V24-A - V 24 65 400 38 63 5 32 4000
DIN 950-AL-500-B34-A 34 - 78 500 45 72 5 34 5470
DIN 950-AL-500-B36-A 36 - 78 500 45 72 5 34 5440
DIN 950-AL-500-B40-A 40 - 78 500 45 72 5 34 5400
DIN 950-AL-500-K34-A 34 - 78 500 45 72 5 34 5460
DIN 950-AL-500-K36-A 36 - 78 500 45 72 5 34 5430
DIN 950-AL-500-K40-A 40 - 78 500 45 72 5 34 5390
DIN 950-AL-500-V27-A - V 27 78 500 45 72 5 34 5485
DIN 950-AL-80-B10-A 10 - 24 80 16 29 3 14 100
DIN 950-AL-80-B12-A 12 - 24 80 16 29 3 14 110
DIN 950-AL-80-K10-A 10 - 24 80 16 29 3 14 100
DIN 950-AL-80-K12-A 12 - 24 80 16 29 3 14 100
DIN 950-AL-80-V9-A - V 9 24 80 16 29 3 14 100
DIN 950-GG-100-B10-A 10 - 26 100 17 33 3 15 440
DIN 950-GG-100-B12-A 12 - 26 100 17 33 3 15 470
DIN 950-GG-100-K10-A 10 - 26 100 17 33 3 15 506
DIN 950-GG-100-K12-A 12 - 26 100 17 33 3 15 501
DIN 950-GG-100-V9-A - V 9 26 100 17 33 3 15 499
DIN 950-GG-125-B12-A 12 - 28 125 18 36 3 16 699
DIN 950-GG-125-B14-A 14 - 28 125 18 36 3 16 695
DIN 950-GG-125-K12-A 12 - 28 125 18 36 3 16 695
DIN 950-GG-125-K14-A 14 - 28 125 18 36 3 16 691
DIN 950-GG-125-V11-A - V 11 28 125 18 36 3 16 720
DIN 950-GG-140-B14-A 14 - 30 140 19 39 3 17 901
DIN 950-GG-140-B16-A 16 - 30 140 19 39 3 17 925
DIN 950-GG-140-K14-A 14 - 30 140 19 39 3 17 933
DIN 950-GG-140-K16-A 16 - 30 140 19 39 3 17 919
DIN 950-GG-160-B14-A 14 - 33 160 20 40 3 18 1120
DIN 950-GG-160-B15-A 15 - 33 160 20 40 3 18 1083
DIN 950-GG-160-B16-A 16 - 33 160 20 40 3 18 1140
DIN 950-GG-160-K14-A 14 - 33 160 20 40 3 18 1081
DIN 950-GG-160-K15-A 15 - 33 160 20 40 3 18 1075
DIN 950-GG-160-K16-A 16 - 33 160 20 40 3 18 1073
DIN 950-GG-160-V12-A - V 12 33 160 20 40 3 18 1078
DIN 950-GG-180-B16-A 16 - 35 180 22 43 3 20 1616
DIN 950-GG-180-B18-A 18 - 35 180 22 43 3 20 1608
DIN 950-GG-180-K16-A 16 - 35 180 22 43 3 20 1607
DIN 950-GG-180-K18-A 18 - 35 180 22 43 3 20 1599
DIN 950-GG-200-B18-A 18 - 38 200 24 45 3 22 1900
DIN 950-GG-200-B20-A 20 - 38 200 24 45 3 22 1800
DIN 950-GG-200-B22-A 22 - 38 200 24 45 3 22 2144
DIN 950-GG-200-K18-A 18 - 38 200 24 45 3 22 1920
DIN 950-GG-200-K20-A 20 - 38 200 24 45 3 22 1800
DIN 950-GG-200-K22-A 22 - 38 200 24 45 3 22 2000
DIN 950-GG-200-V14-A - V 14 38 200 24 45 3 22 1960
DIN 950-GG-250-B22-A 22 - 48 250 28 50 5 26 3500
DIN 950-GG-250-B24-A 24 - 48 250 28 50 5 26 3787
DIN 950-GG-250-B26-A 26 - 48 250 28 50 5 26 3754
DIN 950-GG-250-K22-A 22 - 48 250 28 50 5 26 3794
DIN 950-GG-250-K24-A 24 - 48 250 28 50 5 26 3776
DIN 950-GG-250-K26-A 26 - 48 250 28 50 5 26 3680
DIN 950-GG-250-V17-A - V 17 48 250 28 50 5 26 3520
DIN 950-GG-315-B26-A 26 - 53 315 33 56 5 28 5991
DIN 950-GG-315-B28-A 28 - 53 315 33 56 5 28 5970
DIN 950-GG-315-B30-A 30 - 53 315 33 56 5 28 5950
DIN 950-GG-315-K26-A 26 - 53 315 33 56 5 28 5900
DIN 950-GG-315-K28-A 28 - 53 315 33 56 5 28 5958
DIN 950-GG-315-K30-A 30 - 53 315 33 56 5 28 5918
DIN 950-GG-315-V19-A - V 19 53 315 33 56 5 28 5820
DIN 950-GG-400-B30-A 30 - 65 400 38 63 5 32 9590
DIN 950-GG-400-B32-A 32 - 65 400 38 63 5 32 10215
DIN 950-GG-400-B34-A 34 - 65 400 38 63 5 32 10166
DIN 950-GG-400-K30-A 30 - 65 400 38 63 5 32 10245
DIN 950-GG-400-K32-A 32 - 65 400 38 63 5 32 10000
DIN 950-GG-400-K34-A 34 - 65 400 38 63 5 32 9000
DIN 950-GG-400-V24-A - V 24 65 400 38 63 5 32 9900
DIN 950-GG-500-B34-A 34 - 78 500 45 72 5 34 14210
DIN 950-GG-500-B36-A 36 - 78 500 45 72 5 34 15150
DIN 950-GG-500-B40-A 40 - 78 500 45 72 5 34 15050
DIN 950-GG-500-K34-A 34 - 78 500 45 72 5 34 14800
DIN 950-GG-500-K36-A 36 - 78 500 45 72 5 34 15135
DIN 950-GG-500-K40-A 40 - 78 500 45 72 5 34 14500
DIN 950-GG-500-V27-A - V 27 78 500 45 72 5 34 14900
DIN 950-GG-80-B10-A 10 - 24 80 16 29 3 14 312
DIN 950-GG-80-B12-A 12 - 24 80 16 29 3 14 305
DIN 950-GG-80-K10-A 10 - 24 80 16 29 3 14 302
DIN 950-GG-80-K12-A 12 - 24 80 16 29 3 14 295
DIN 950-GG-80-V9-A - V 9 24 80 16 29 3 14 312
