GN 950.1-A Маховики без ручки
GN 950.1-A Маховики без ручки
Маховики GN 950.1 відрізняються від звичайних маховиків _ ⁇ s ⁇ _DIN 950 kиш більшою втулкоюТЕХНІЧНА ІНФОРМАЦІЯ
- Шпонковий паз P9 DIN 6885
- Перекреслені отвори GN 110
- Основні допуски ISO
- Тип A: без ручки
- Тип D: з обертовою ручкою.
- Варіант виготовлення B: без паза
- Варіант виготовлення K: зі шпонковим пазом
Чавун GG
- Механічно оброблена втулка.
- Полірований і обточений обід.
Концентричний обід і площа для свердління <0.4.
Обертові ручки DIN 98
Steel, zinc plated
GN 950.1-GG-125-B14-AВ наявності1 561,15 ₴
GN 950.1-GG-125-K14-AПід замовлення1 729,10 ₴
GN 950.1-GG-160-B16-AПід замовлення2 121,58 ₴
GN 950.1-GG-160-K16-AПід замовлення2 290,42 ₴
GN 950.1-GG-200-B20-AПід замовлення3 180,18 ₴
GN 950.1-GG-200-K20-AПід замовлення3 332,79 ₴
GN 950.1-GG-250-B24-AПід замовлення4 999,18 ₴
GN 950.1-GG-250-K24-AПід замовлення5 174,60 ₴
|

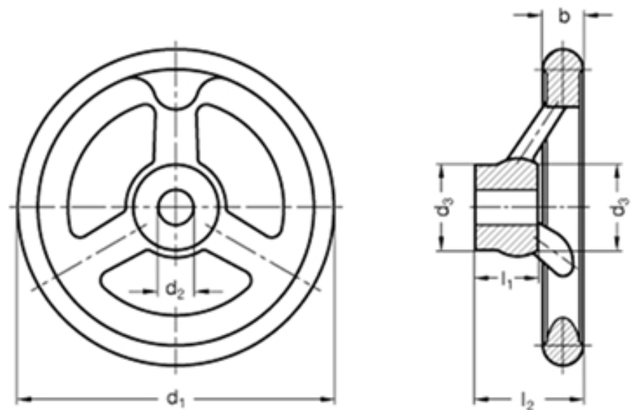

Опис |
d H 27 |
d 1 |
l 1 |
d 3 |
l 2 |
Кількість спиць |
b |
Вага |
|
|
GN 950.1-GG-125-B14-A |
14 |
125 |
26 |
34 |
45 |
3 |
16 |
750 |
|
|
GN 950.1-GG-125-K14-A |
14 |
125 |
26 |
34 |
45 |
3 |
16 |
740 |
|
|
GN 950.1-GG-160-B16-A |
16 |
160 |
32 |
45 |
52 |
3 |
18 |
1300 |
|
|
GN 950.1-GG-160-K16-A |
16 |
160 |
32 |
45 |
52 |
3 |
18 |
1280 |
|
|
GN 950.1-GG-200-B20-A |
20 |
200 |
38 |
50 |
59 |
3 |
22 |
2306 |
|
|
GN 950.1-GG-200-K20-A |
20 |
200 |
38 |
50 |
59 |
3 |
22 |
1290 |
|
|
GN 950.1-GG-250-B24-A |
24 |
250 |
44 |
56 |
66 |
3 |
26 |
4000 |
|
|
GN 950.1-GG-250-K24-A |
24 |
250 |
44 |
56 |
66 |
3 |
26 |
4000 |
