Центр обертання

Центр обертання

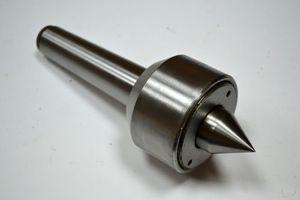

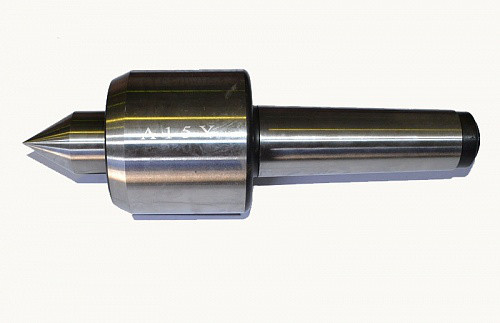

Для фіксації заготовок у процесі обробки на металорізальних і інших верстатах використовується центр обертання. ТОВ «ЦТО КВАРЦ» пропонує два типи виробів: обертові і наполегливі. Вони затребувані при обробці матеріалів у важких умовах і в ході проведення важких токарних робіт.

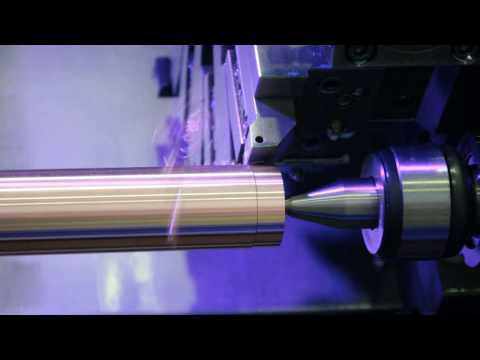

Верстатне оснащення даного типу установлюється в розточці шпинделя конічного типу. Передні центри обертання рухаються синхронно з деталлю. Задні пристрої монтуються в пиноль задньої бабки, у процесі обробки вони нерухомі. Вироби відчувають значні навантаження і тиск, з цієї причини вони піддаються сильному зносу і нагріванню. Знімні центри обертання незамінні при обробці на високих швидкостях. Подібні механізми дозволяють забезпечити достатню точність.

Ми пропонуємо стандартні центри обертання двох видів:

• для фіксації заготовок з отворами;
• кріплення заготовок на основі труб і порожнистих валів.

У центрах обертання з нормальною точністю радіальне биття конуса валика повинне бути не більше 0,015 мм, для посиленої серії – не більше 0,020 мм. Конструктивні особливості механізмів для легких робіт допускають радіальні навантаження величиною 120-220 кг. Центри з допуском навантажень 250-600 кг застосовують для середніх робіт, для важких робіт доцільно використовувати вбудовані в пиноль механізми обертання. Вони відрізняються малим вильотом і жорсткою конструкцією.
