Гибочний верстат HR3WS 25110 3-валковий c змінною геометрією валів

Дуже часто ми думаємо, що четырехвалковая машина забезпечує максимальний рівень технології гнучкі, але машина з змінними осями (вальці із змінною геометрією) забезпечує значну конкурентну перевагу порівняно з четырехвалковыми машинами:

1. Машина дозволяє виконувати гибку широкого діапазону товщин, діаметрів і типів матеріалів завдяки можливості створення будь-якого типу конфігурації, використовуючи незалежне переміщення всіх трьох валів, а також можливість зміни верхнього валу.
2. Це більш безпечно, ніж на чотирьохвалковою машині, т. до. дозволяє завжди розташовувати аркуш в горизонтальному положенні, навіть на стадії подгибки, уникаючи таким чином пошкодження матеріалу та оператора під час ковзання і перевороту аркуша на вальці із змінною геометрією Roccia.

Листозгинальні вальці з змінними осями (вальці із змінною геометрією) є найкращим вкладенням для тих, хто слідує новим віянням ринку.

1. Геометрія змінних осей дозволяє працювати з великим діапазоном товщини, порівняно з чотирьохвалковою машиною, завдяки незалежному пересуванню валів і можливості установки необхідної конфігурації для гнуття;
2. Легка процедура зміни верхнього валу збільшує здатність машини працювати з великим діапазоном діаметрів;
3. Завдяки контрольованому переміщення валів процедура подгибки відбувається простіше і з меншим спрямленным ділянку, з більшою швидкістю, порівняно з чотирьохвалковою машиною;
4. Можливість сильного нахилу валів дозволяє виробляти конічну гибку, неможливу на четирехвалкових машинах, із зменшенням часу виробництва;
5. Гнучкість машини зі змінними осями робить простіше процедуру калібрування на зігнутих і зварених трубах, з чудовими кінцевими результатами;
6. Кероване переміщення валів забезпечує максимальну точність на стадіях згинання і подгибки.

Переваги

  Макс.універсальність, завдяки конструкції (змінюваної геометрії) – дозволяє рухати всі 3 вала, а також змінювати їх нахил у будь-який момент часу.

· Верхній вал може працювати як прес, спрямленные ділянки менше, ніж на звичайних 3-х і 4-х валкових машинах

· Матеріал завжди знаходиться в горизонтальному положенні, що більш безпечно.

· Не потрібно великого фундаменту під верстат, навіть на середовищі і крупно габаритні верстати

· З рівними значеннями за подгибку з звичайними 3-х і 4-х валковими верстатами, дозволяє досягти показники згинання майже в два рази більше

· Можливість нахилу всіх 3 валів

· Конічну згинання простіше робити, навіть на великій товщині за рахунок пресування верхнім валом

Недоліки

· Бюджет на покупку вище, ніж при купівлі стандартної 3-х валковою машини

СИСТЕМА ПРИВОДУ ВЕРСТАТА

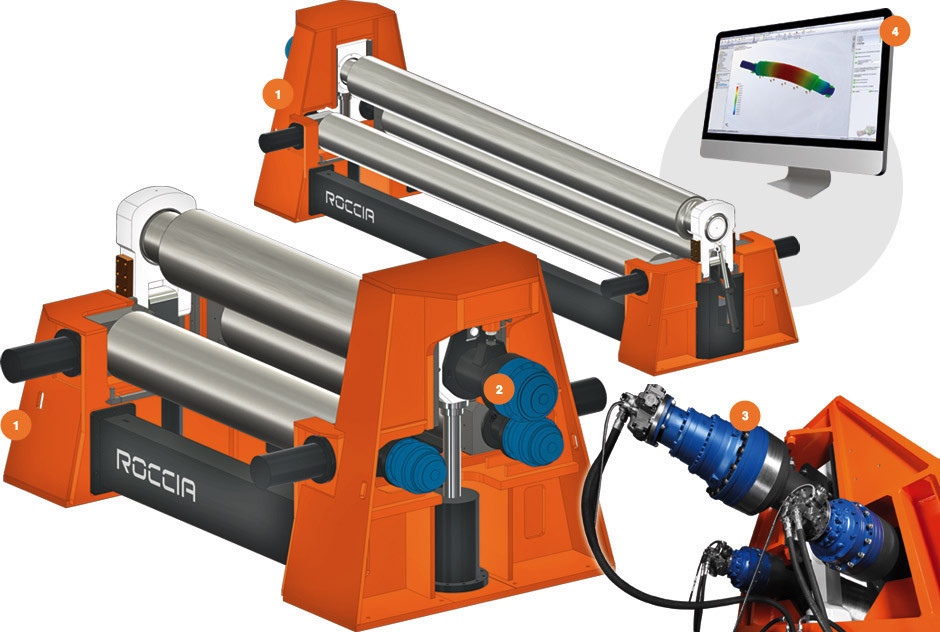

Верстат приводиться в дію двома гідравлічними приводами, безпосередньо підключеними до валків за допомогою здвоєних планетарних редукторів, які забезпечують максимальну продуктивність при мінімальних витратах сил. Рух передається приводам допомогою гідравлічної помпи, яка живиться від електромотора.

Цей процес вкрай важливий на етапі попередньої гнучкі, так як він дозволяє розташувати аркуш по центру валків з максимально можливою точністю. Це досягається внаслідок того, що ми застосовуємо 4-валковий верстат, здатний стискати лист центральними валками, що дозволяє домагатися максимальної прямолінійності

Система постійної мастила
Завдяки застосуванню високоякісних матеріалів з високим опором, ROCCIA srl змогла розробити систему постійного мастила. Так як застосовуються великі і важкі підшипники, то змастити деталі потрібно тільки під час складання верстата. Технічне обслуговування верстатів не становить праці. Міцний сталевий корпус машини

Стандартна комплектація

• NC контролер GALILEO (включає в себе цифрову індикацію руху валків)
• Пересувний пульт управління
• Лінійна система переміщення валів, з мінливими осями руху валів (верхній вал переміщається у вертикальній плоск
