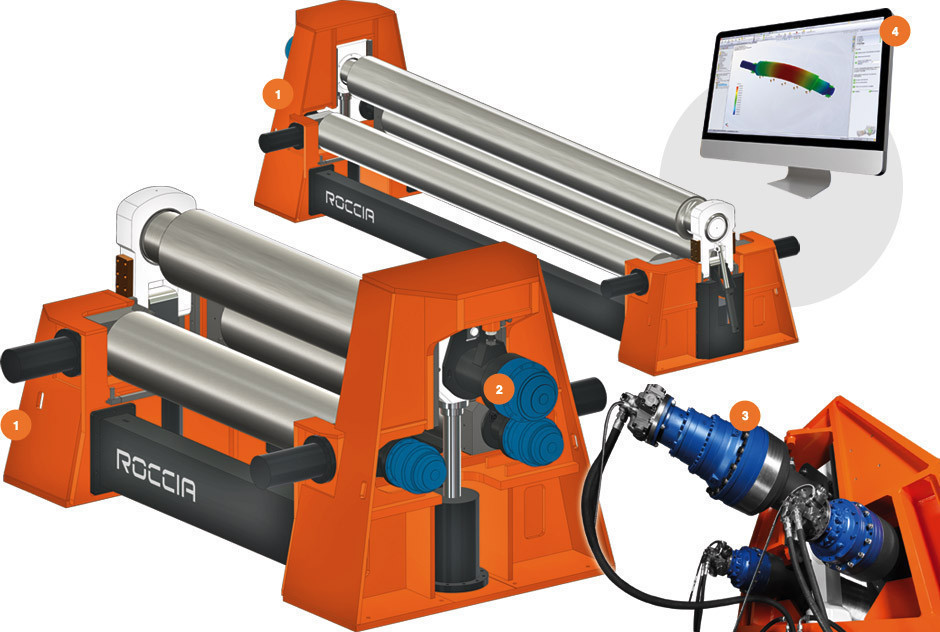

Гибочний верстат HR3WS 4028 3-валковий c змінною геометрією валів

Дуже часто ми думаємо, що четырехвалковая машина забезпечує максимальний рівень технології гнучкі, але машина з змінними осями (вальці із змінною геометрією) забезпечує значну конкурентну перевагу порівняно з четырехвалковыми машинами:

1. Машина дозволяє виконувати гибку широкого діапазону товщин, діаметрів і типів матеріалів завдяки можливості створення будь-якого типу конфігурації, використовуючи незалежне переміщення всіх трьох валів, а також можливість зміни верхнього валу.
2. Це більш безпечно, ніж на чотирьохвалковою машині, т. до. дозволяє завжди розташовувати аркуш в горизонтальному положенні, навіть на стадії подгибки, уникаючи таким чином пошкодження матеріалу та оператора під час ковзання і перевороту аркуша на вальці із змінною геометрією Roccia.

Листозгинальні вальці з змінними осями (вальці із змінною геометрією) є найкращим вкладенням для тих, хто слідує новим віянням ринку.

1. Геометрія змінних осей дозволяє працювати з великим діапазоном товщини, порівняно з чотирьохвалковою машиною, завдяки незалежному пересуванню валів і можливості установки необхідної конфігурації для гнуття;
2. Легка процедура зміни верхнього валу збільшує здатність машини працювати з великим діапазоном діаметрів;
3. Завдяки контрольованому переміщення валів процедура подгибки відбувається простіше і з меншим спрямленным ділянку, з більшою швидкістю, порівняно з чотирьохвалковою машиною;
4. Можливість сильного нахилу валів дозволяє виробляти конічну гибку, неможливу на четирехвалкових машинах, із зменшенням часу виробництва;
5. Гнучкість машини зі змінними осями робить простіше процедуру калібрування на зігнутих і зварених трубах, з чудовими кінцевими результатами;
6. Кероване переміщення валів забезпечує максимальну точність на стадіях згинання і подгибки.

Переваги

  Макс.універсальність, завдяки конструкції (змінюваної геометрії) – дозволяє рухати всі 3 вала, а також змінювати їх нахил у будь-який момент часу.

·       Верхний вал может работать как пресс, спрямленные участки меньше, чем на обычных 3-х и 4-х валковых машинах

·       Материал всегда находится в горизонтальном положении, что более безопасно.

·       Не требуется большого фундамента под станок, даже на среде и крупно-габаритные станки

·       С равными значениями по подгибке с обычными 3-х и 4-х валковыми станками, позволяет достичь показатели гибки почти в два раза больше

·       Возможность наклона всех 3 валов

·      Коническую гибку проще делать, даже на большой толщине за счет прессования верхним валом

Недостатки

· Бюджет на покупку вище, ніж при купівлі стандартної 3-х валковою машини

СИСТЕМА ПРИВОДУ ВЕРСТАТА

Верстат приводиться в дію двома гідравлічними приводами, безпосередньо підключеними до валків за допомогою здвоєних планетарних редукторів, які забезпечують максимальну продуктивність при мінімальних витратах сил. Рух передається приводам допомогою гідравлічної помпи, яка живиться від електромотора.

Данный процесс крайне важен на этапе предварительной гибки, так как он позволяет расположить лист по центру валков с максимально возможной точностью. Это достижимо вследствие того, что мы применяем 4-валковый станок, способный сжимать лист центральными валками, что позволяет добиваться максимальной прямолинейности

Система постоянной смазки
Благодаря применению высококачественных материалов с высоким сопротивлением, ROCCIA srl  смогла разработать систему постоянной смазки. Так как применяются большие и тяжелые подшипники, то смазать детали нужно только во время сборки станка. Техническое обслуживание станков не составляет труда.
