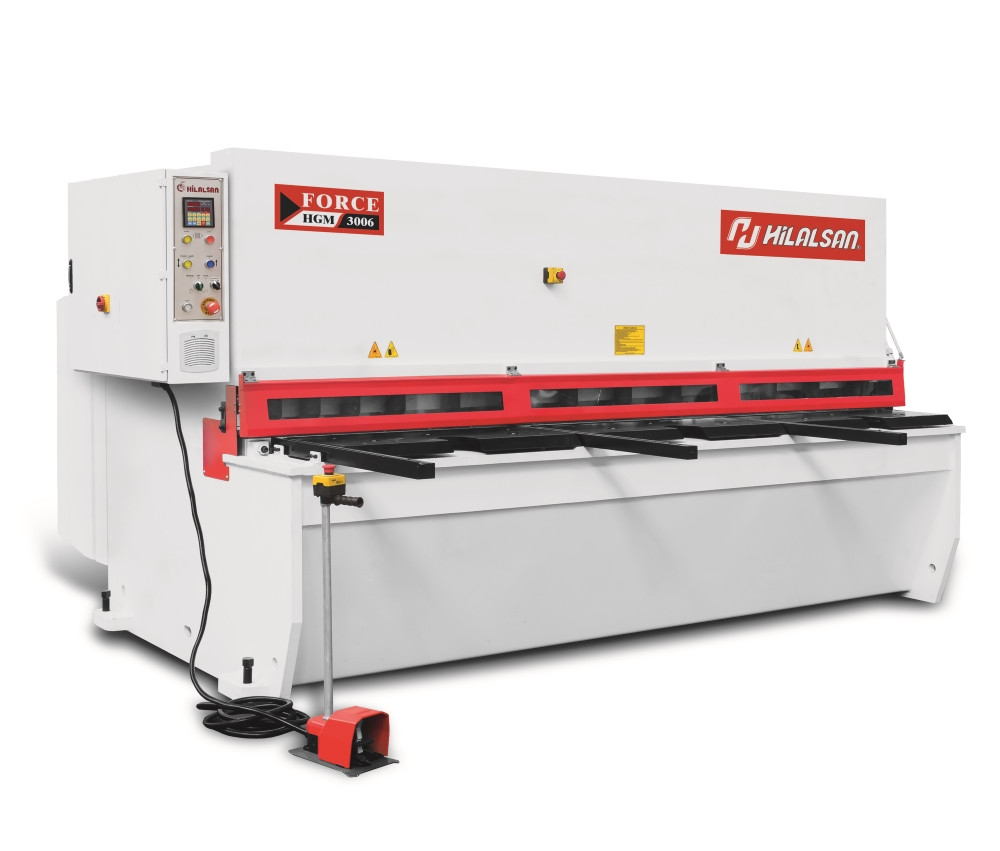

Гідравлічні гільйотинні ножиці Hilalsan HGM

Гідравлічні гільйотинні ножиці NC

NC гільйотинні ножиці серії FORCE надають вдале технологічне рішення, зручні в експлуатації, використовують новітні технологічні функції, вироблені у відповідності з високими критеріями ефективності, точності та робочих показників.

Гільйотинні ножиці серії FORCE не тільки прості в експлуатації, але і одні з найпотужніших у своєму секторі.

Висока продуктивність досягнута завдяки гнучкому підходу до різних виробничим вимогам та без додаткових часових затрат.

• Рама верстата виготовлена за передовими технологіями з дуже точними допусками і зняттям залишкових напружень за рахунок зварювання великогабаритних елементів. Всі напружені точки мають великий радіус і накопичення деформацій, і можливі тріщини при зварюванні виключаються.

• Інерція нижнього і верхнього столу має оптимально розраховану величину можливої мінімальної деформації, що впливає на якість різання.

• Верхня плита має вертикальне позиціонування, таким чином кулькові підшипники, поршневі підшипники і манжети можуть компенсувати вертикальні навантаження.

• Гідравлічний циліндр двосторонньої дії, має шорсткість поверхні 2 мкм. Таким чином, забезпечується максимальна стійкість до зношування. Тіла циліндрів виготовлені з кованої сталі SAE 1040.

• Гідравлічні циліндри мають спеціально розроблену конструкцію, і верхній стіл кріпиться на циліндричних пружинах з подвійним захистом при сферичному з'єднанні. У цьому місці енергія, яка утворюється під час різання, рівномірно розподіляється по всьому об'єму станини.

• Гідравлічна система забезпечує точність роботи при будь-якому тиску до величини гранично допустимого. У той же час, при таких величинах тиску, досягається точне позиціонування циліндрів, синхронізація і схожість.

• Система задніх упорів виготовляється згідно з умовами роботи. Підшипники задніх упорів передбачені для роботи у важких умовах і мають дворядну конструкцію. Для захисту від пилу та інших сторонніх часток використовуються підшипники скреперного типу, які видаляють зовнішні забруднення з ходових гвинтів.

• Зовнішня поверхня верстата покрита двома шарами фарби товщиною не менше 60 мкм для захисту від зовнішнього середовища. Висушування фарби проводиться в сучасних печах поетапно при різних часових та температурних інтервалах.

Конструктивні особливості

Стандартна комплектація

• Блок управління BRL 401.2 NC.

• Ручне регулювання зазору між лезами.

• Кліть для захисту пальців по всій довжині різу.

• Підсвічування зони різання.

• Розмітка лінії різу тінню.

• Робочий стіл з вбудованими кульками.

• Моторизований задній упор змінного струму, 1000 мм, з автоматичним відкиданням.

• Гониометр со шкалой и T-образным пазом и стопором наклона (L= 1000 мм).

• Поддерживающие рычаги (L=1000 мм).

• Система защиты по задней стороне.

• Ножная педаль с кнопкой аварийного останова.

• Система гидравлики Rexroth.

• Электрокомпоненты марки Siemens, Telemecanique, Schneider и Mitsubishi.

• Верхние и нижние лезвия из стали марки Böhler.

Опции

• ЧПУ Elgo P40T CNC с автоматическим управлением задними упорами и регулировкой зазора между лезвиями.

• Пневматическая система поддержки листа (задняя).

• Откидная клетка для защиты пальцев по всей длине.

• 0-180° фронтальный измеритель угла.

• Слайдер для отрезанных листов/полос.

• Лазерная система разметки линии реза.

• Система подогрева масла.

• Система охлаждения масла.

• Ручная центральная система смазки.

• Моторизованная центральная система смазки.

NC Блок управления BRL 401.2

• Использует аналого-цифровой преобразователь, подающий от 5 VDC до 30 VDC.

• Дюймовая / метрическая шкала измерений.

• Диапазон измерений 0 – 10 метров.

• 0,1 мм / 0,001 дюйм чувствительность (регулируемая).

• Автоматический / полуавтоматический и ручной режим работы.

• 10 разных установочных положений и параметров.

• Возможность работы со 100 программными, 10 установочными параметрами.

• Работа без установочных параметров (отдельный режим).

• Определение верхнего и нижнего предела.

• Двускоростной режим с контролем позиционирования.

• Предупреждение с сообщениями об ошибках.

• Программируемые ключи ручного управления.

• Возможность обратного хода.

• Сохраняет установленное положение и параметры после выключения питания.

• Программируемые модели направлений по каждой оси.

Обработка станины

Для повышения точности резки станина гильотинных ножниц фрезеруются на 5ти осевых центрах с ЧПУ.

Моторизованный задний упор

Моторизований задній упор змінного струму, 1000 мм, з автоматичним відкиданням.

Клеть для защиты пальцев

Откидная клеть для защиты пальцев по всей длине реза.

Система поддержки листа

Пневматическая система поддержки листа (модульная).

Система прижима листа

• Прижимные упоры, предотвращающие смещение листа во время резки.

• Подсветка для линии реза и маркировка линии реза тенью.

• Робочий стіл з вбудованими кульками.

Система защиты c задней стороны

Система гидравлики Rexroth

Система смазки

Ручная или моторизорованная центральная система смазки.

Технические характеристики



	HGM-2506	HGM-3006	HGM-3010	HGM-3013	HGM-3016	HGM-4006	HGM-4010	HGM-4013
Максимальная толщина, чёрная сталь (450Н/мм²), мм	6	6	10	13	16	6	10	13
Максимальная толщина, нержавеющая сталь (700Н/мм²), мм	4	4	7.5	10	12	4	7.5	10
Длина реза, мм	2580	3080	3080	3080	3080	4080	4080	4080
Зев, мм	150	150	150	150	150	150	150	150
Угол наклона лезвия, град.	1.5	1.5	2	2.1	2.25	1.5	1.5	1.8
Ход заднего упора, мм	1000	1000	1000	1000	1000	1000	1000	1000
Количество прижимов листа, шт	10	13	16	19	16	20	20	20
Мощность главного двигателя, кВ	11	11	18.5	22	30	11	18.5	22
Количество резов в минуту, шт	17	15	13	13	9	12	8	8
Длина, мм	3590	4090	4120	4140	4160	5150	5180	5230
Ширина, мм	2000	2000	2050	2100	2150	2050	2100	2150
Высота, мм	3600	1800	3650	3700	2400	1950	2250	2400
Примерная масса станка, кг	5300	6200	7800	10000	15000	8500	11700	14000
