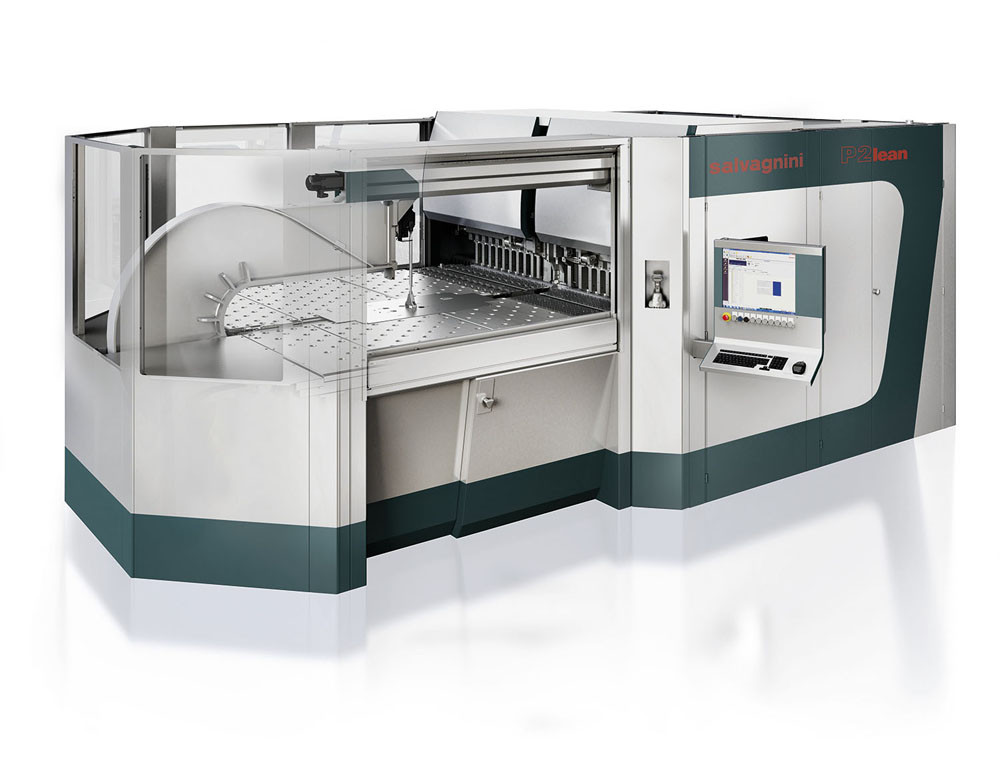

Компактний автоматичний паналегіг SALVAGNINI P2lean-2116
Опис
Salvagnini P2lean-2116: багатофункціональна гнучкість, постійна якість
Панальєгин Salvagnini P2lean-2116 — це компактний паналегн, заточений під дбайливе та потужне виробництво. Універсальний гнучкий інструмент може працювати з усім спектром товщини та матеріалів, тому панлегіг не потрібно переоснащати, а обробка із середньою швидкістю 17 гнучких на хвилину виводить виробництво на новий рівень ефективності. Металевий аркуш центрується тільки один раз на початку процесу, щоб мінімізувати час циклу. Тримач заготівки ABA автоматично регулює довжину інструмента відповідно до розміру оброблюваної деталі та унеможливлює просте обладнання.
У модельний ряд P2lean входять чотири панелігину для роботи з панелями до 2795 мм завдовжки й до 203 мм заввишки.
Основні особливості обладнання:
-
Універсальний гнучкий інструмент.
-
Оперативне завантаження та вивантаження.
-
Нульовий час переналаштування.
-
Виробництво комплектів.
-
Багатий вибір опцій.
-
Компенсації відхилень у матеріалі MAC 3.0.
Конструктивні особливості автоматичного паналегина SALVAGNINI P2lean-2116
Інструмент під будь-яке завдання
Верхній і нижній ніж, опорний ніж і літеротримач — чотири універсальні інструменти, які підходять для всього діапазону оброблюваних матеріалів і товщини від 0,4 до 4 мм. Вони обробляють без простоїв і ручної переоснатки.
Верхній і нижній ніж (A, D) — два гнучкі інструменти з контрольованим інтерполірованим рухом.
Автоматичний тримач заготівки ABA (B) працює одночасно з ножами та утримує заготівку, роблячи згинку акуратною й ефективною. Він адаптує довжину інструмента під розмір деталі, що виготовляється — без простоїв і ручної переоснатки верстата. Профіль інструмента дає змогу робити згини всередину до 45 мм.
Опорний ніж (C) допомагає утримувати аркуш під час циклу.
Формула гнучкості від Salvagnini
За 40 років на ринку паналегинів Salvagnini розробили свою формулу гнучкості, яка визначає зусилля й керує рухами універсальних інструментів. Розрахунки відбуваються в режимі реального часу на основі низки параметрів, включно з деформацією, температурою та товщиною. Формула гарантує точність, повторюваність і якість готових виробів.
Контрольовані інтерполіровані рухи ножів забезпечують гнучкість із будь-якого боку аркуша. Тому Salvagnini P2lean з легкістю проведе негативний згин (в напрямку вниз), позитивний згин (в напрямку вгору) і зробить безпечну крайку (формується ножем).
Автоматичний маніпулятор: швидкий і точний
Швидкий і повністю автоматичний маніпулятор переміщує, утримує, захоплює й обертає аркуш металу впродовж усього виробничого циклу. Обробка проходить без ручного втручання. Оператор тільки розміщує аркуш металу в робочій зоні та забирає після згинання готовий виріб — тобто здійснює завантаження й вивантаження. Водночас Salvagnini P2lean дає змогу вивантажувати готовий виріб після розміщення нової заготовки в робочій зоні, і оператор може одним рухом виконати дві операції.
Центрування: один раз і напевно
Металевий аркуш центрується тільки один раз на початку процесу — це мінімізує час циклу, а всі похибки усуваються під час першого згину. Центрування проходить порівняно регульованих механічних упорів, які гарантують, що вироби завжди будуть правильного розміру
Повний контроль матеріалу з MAC 3.0
MAC 3.0 — це набір датчиків, формул і алгоритмів, які вимірюють і компенсують усі можливі відхилення механічних характеристик матеріалу від номінальних значень. Також MAC 3.0 автоматично адаптує рухи гнучкого вузла в процесі оброблення.
Результат: панлегігин випускає вироби постійної якості та не залежить від оброблюваного матеріалу, а виробництво унеможливлює зайві відходи та скорочує час циклу. Зберігається не тільки кут згину, але й правильний радіус згину, і процес досягає повторюваності в 100%. Тобто зі 100 заготівок паналегіг зробить 100 деталей нормативної якості.
Прямі приводи
Панальєгин Salvagnini P2lean працює тільки на електроприводах, без гідравліки. Гнучкі циліндри рухають безщітковий двигун — це знижує знос компонентів і усуває вплив високих безперервних зусиль на ті ж точки.
Також розумні приводи та паралельне виконання декількох операцій дають змогу ефективніше використовувати виробничі потужність і заощаджувати електроенергію. Середнє енергоспоживання під час циклу згинання Salvagnini P2lean не перевищує 5 кВт.
Опція: спецінструменти та маніпулятор
Інструменти CLA — це допоміжні набиральні за довжиною ножі для позитивних згинів (в напрямку вгору) і від'ємних згинів (в напрямку донизу). Вони швидко й автоматично вводяться й виводяться між листом металу та іншими ножами та дають змогу виконувати згини завдовжки меншої довжини аркуша. Переналаднання додаткових ножів відбувається вручну або автоматично з опцією CLA/SIM, яка виробляє набір довжини допоміжного інструменту під час проведення інших операцій.
Інструменти P — це допоміжні технології для оброблення вузьких панелей, виконання трубчастих, прихованих або радіусних згинів, а також згинів деталей із опуклим рельєфом.
Інструменти СUT — це зв'язка з інструмента P і допоміжного ножа для автоматичного та послідовного різання профілів із різних матеріалів різної довжини та товщини. Вивантаження проходить вручну — на основі стрічкового конвеєра, змонтованого на тримачі ножа.
Маніпулятор DPM — це пристрій із присосками для роботи з вузькими деталями або рамками без заповнення матеріалом завширшки не менш ніж 105 мм. Разом зі спецінструментом P може працювати з панелями завширшки до 45 мм.
Опція: програма STREAM
STREAM — це центр керування виробництвом. Програма контролює всі операції в офісі та цеху та слугує єдиною точкою доступу до всіх технологій: від різання до згинання. У STREAM можна складати виробничі плани, розробляти програми згинання й оптимізувати робочі процеси. Ще програма допоможе розрахувати собівартість з урахуванням обробок, виконуваних виши та нижче по лінії. STREAM розділена на три рівні:
STREAMBEND для розроблення програм згинання панелей, включно з технологічними сімействами деталей. В автоматичному режимі можна розробляти програми незалежно, починаючи з тривимірної моделі, а в інтерактивному — створювати, редагувати та завершувати операції.Також у STREAMBEND входить програма моделювання, що відтворює результат, який буде отриманий на верстаті.
PARTS для керування базою даних на всій продукції. Програма класифікує елементи за загальними або індивідуально настроюваними категоріями. Ще вона визначає виробничі потоки для кожної підлежної обробки деталі та генерує відповідні програми.
VALUES для точного підрахунку собівартості виробництва. Програма здійснює розрахунки не тільки за окремою технологією, а й загалом за процесом, включно з обробленням вище та нижче за лінією.
Опція: програми LINKS і OPS
LINKS і OPS — це постійний зв'язок керівництва та виробництва.
Програма LINKS дає змогу здійснювати незалежний аналіз і моніторинг продуктивності обладнання в режимі реального часу.
Модульна програма OPS оптимізує весь виробничий процес і контролює його через взаємодію з корпоративною системою планування фізичних ресурсів (MRP) і управлінсько-логістичним комплексом (ERP). Як у межах, так і поза межами підприємства.
Інші переваги панкелевигин Salvagnini P2lean-2116
-
Компактна конструкція P2lean дає змогу швидко встановлювати панлегіт і істотно знижує розмір площі для його експлуатації.
-
Рухома захисна шторка для легкого доступу до зони центрування, встановлення заготівки та витягання готової панелі.
-
Верхній притиск аркуша з автоматичною системою регулювання дає змогу випускати як поодинокі, так і масові серії.
-
ЧПУ Salvagnini з інтуїтивно зрозумілим графічним інтерфейсом і простим програмуванням, яке не вимагає спеціальних знань від оператора.
Технічні характеристики автоматичного паналегина SALVAGNINI P2lean-2116
| Технічні характеристики | P2lean-2116 |
|---|---|
| Максимальна довжина вхідного листа, мм | 2495 |
| Максимальна ширина вхідного аркуша, мм | 1600 |
| Макс. діагональ, допустима для обертання, мм | 2500 |
| Максимальне зусилля згинання (blades), кН | 330 |
| Максимальне зусилля затискача (blankholder), кН | 530 |
| Максимальна довжина згинання, мм | 2180 |
| Максимальна висота згинання, мм | 165 |
| Мінімальна товщина, мм | 0.4 |
| Макс. товщина та кут гнучкості сталь, UTS 410 Н/мм2, мм | 3.2 (± 90°) / 2.5 (± 120°) / 2.1 (± 135°) |
| Макс. товщина та кут гнучкості неіржавка сталь, UTS 660 Н/мм2, мм | 2.5 (± 90°) / 2.1 (± 120°) / 1.6 (± 135°) |
| Макс. товщина та кут згинання алюміній, UTS 265 Н/мм2, мм | 4.0 (± 120°) / 3.5 (± 135°) |
| Середнє споживання енергії, кВт | 3 |
| Рівень шуму, дБ | 68 |
| Основні | |
|---|---|
| Країна виробник | Італія |
| Стан | Новий |
