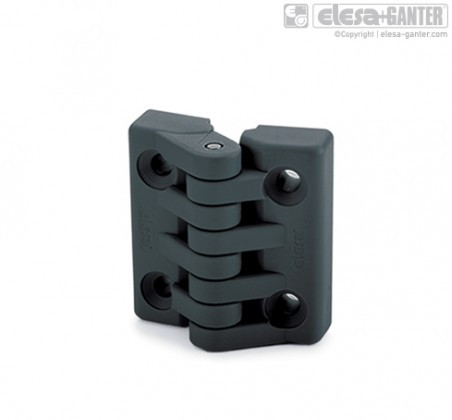

Петля CFA.49 B-M6

Петля CFA.49 B-M6





ПРОМЫШЛЕННЫЕ ПЕТЛИ

МАТЕРІАЛ

Високостійкий технополімер на основі поліаміду (ПА), чорний колір, матове оздоблення. Сірий колір RAL 7040 (C33) тільки для виконання CFA-SH.

ШТИФТ, ЩО ВРАЖУЄ

Неіржавка сталь AISI 303

СТАНДАРТНІ ВИКОРИСТАННЯ

• CFA-B: латунні нікельовані вставки з нарізним отвором.
• CFA-p: сталеві нікельовані нарізні шпильки.
• CFA-SH: наскрізні отвори для гвинтів із потайною головкою.
• CFA-TI-SH: наскрізні отвори для гвинтів із потайною головкою та задній корпус для розміщення головки нарізних вставок.
• CFA-CH: наскрізні отвори для гвинтів із циліндричною головкою.
• CFA-B-p: латунні нікельовані вставки з нарізним отвором і сталеві нікельовані нарізні шпильки.
• CFA-B-SH: латунні нікельовані вставки з нарізним отвором і наскрізні отвори для гвинтів із потайною головкою.
• CFA-B-CH: латунні нікельовані вставки з нарізним отвором і наскрізні отвори для гвинтів із циліндричною головкою.
• CFA-p-SH: сталеві нікельовані нарізні шпильки та наскрізні отвори для гвинтів із потайною головкою.
• CFA-p-CH: сталеві нікельовані нарізні шпильки та наскрізні отвори для гвинтів із циліндричною головкою.
• УГОЛ ПОВОРОТА (ПРИБЛИЗКЕ ПРИЧОРЕННЯ)

  Макс. 215° (-35° і + 180°, де 0° — це умова, за якої дві сполучні поверхні розміщені на одній площині).

  Щоб не погіршити механічні характеристики петлі, не перевищуйте максимальний кут повороту.

  Для вибору відповідного типу та правильної кількості петель для Вашого вигляду застосування, см.Рекомендації.





  Вимірювання опору	ОСЕВЕ НАПРЯЖЕННЯ		РАДІАЛЬНЕ НАПРЯЖЕННЯ		НАПРЯЖЕННЯ ПІД ВГЛОМ У 90°
  Опис	Максимальне робоче навантаження Ea [N]	Навантаження на розрив Ra [N]	Максимальне робоче навантаження Er [N]	Навантаження на розрив Rr [N]	Максимальне робоче навантаження E90 [N]	Навантаження на розрив R90 [N]
  CFA.40 B-M4	200	2050	240	2220	100	730
  CFA.40 SH-4	130	2080	290	2030	280	1520
  CFA.40 CH-4	137	1800	230	1760	180	1330
  CFA.49 B-M5	400	3770	440	3070	170	1470
  CFA.49 B-M6	330	3250	470	3250	110	1540
  CFA.49 p-M5x14	370	3070	360	1970	200	1680
  CFA.49 SH-5	300	2960	310	2880	320	2490
  CFA.49 CH-5	360	3080	310	2530	250	1620
  CFA.49 B-M5-p-M5x14	370	3070	360	1970	200	1470
  CFA.49 B-M5-SH-5	400	2960	280	2880	170	1470
  CFA.49 B-M5-CH-5	360	3080	320	2530	170	1470
  CFA.49 p-M5x14-SH-5	370	2960	280	1970	200	1680
  CFA.49 p-M5x14-CH-5	360	3070	320	1970	200	1620
  CFA.65 B-M6	640	4570	690	5670	220	2280
  CFA.65 p-M6x18	510	5890	460	6620	220	3190
  CFA.65 SH-6	520	4760	720	6270	240	4180
  CFA.65 CH-6	510	5280	490	5790	260	3190
  CFA.65 B-M6-p-M6x18	510	4570	460	5670	220	2280
  CFA.65 B-M6-SH-6	640	4570	690	5670	220	2280
  CFA.65 B-M6-CH-6	510	4570	490	5670	220	2280
  CFA.65 p-M6x18-SH-6	510	4760	460	6270	220	3190
  CFA.65 p-M6x18-CH-6	510	5280	460	5790	220	3190
  CFA.97 B-M10	970	7660	2120	17940	590	5210
  CFA.97 p-M10x20	890	5950	1730	16190	460	3690
  CFA.97 SH-10	1110	6730	1230	10460	510	4100
  CFA.97 CH-10	1050	4860	2060	13670	540	4760
  CFA.97 B-M10-p-M10x20	890	5950	1730	16190	460	3690
  CFA.97 B-M10-SH-10	970	6730	1230	10460	510	4110
  CFA.97 B-M10-CH-10	970	4860	2060	13670	540	4760
  CFA.97 p-M10x20-SH-10	890	5950	1230	10460	460	3690
  CFA.97 p-M10x20-CH-10	890	4860	1730	13670	460	3690

ІНСТРУКЦІЇ ЩОДО МОНТАЖУ ДЛЯ CFA-TI-SH

1. Просвердлите отвір у дверцятах/дверної рами діаметром, що відповідає використовуваній нарізній вставці.
2. Закріпіть нарізну вставку на двері/дверній рамі за допомогою клепальної машини.
3. Встановіть петлю на двері/дверну раму, затягнувши гвинт у нарізну вставку.
