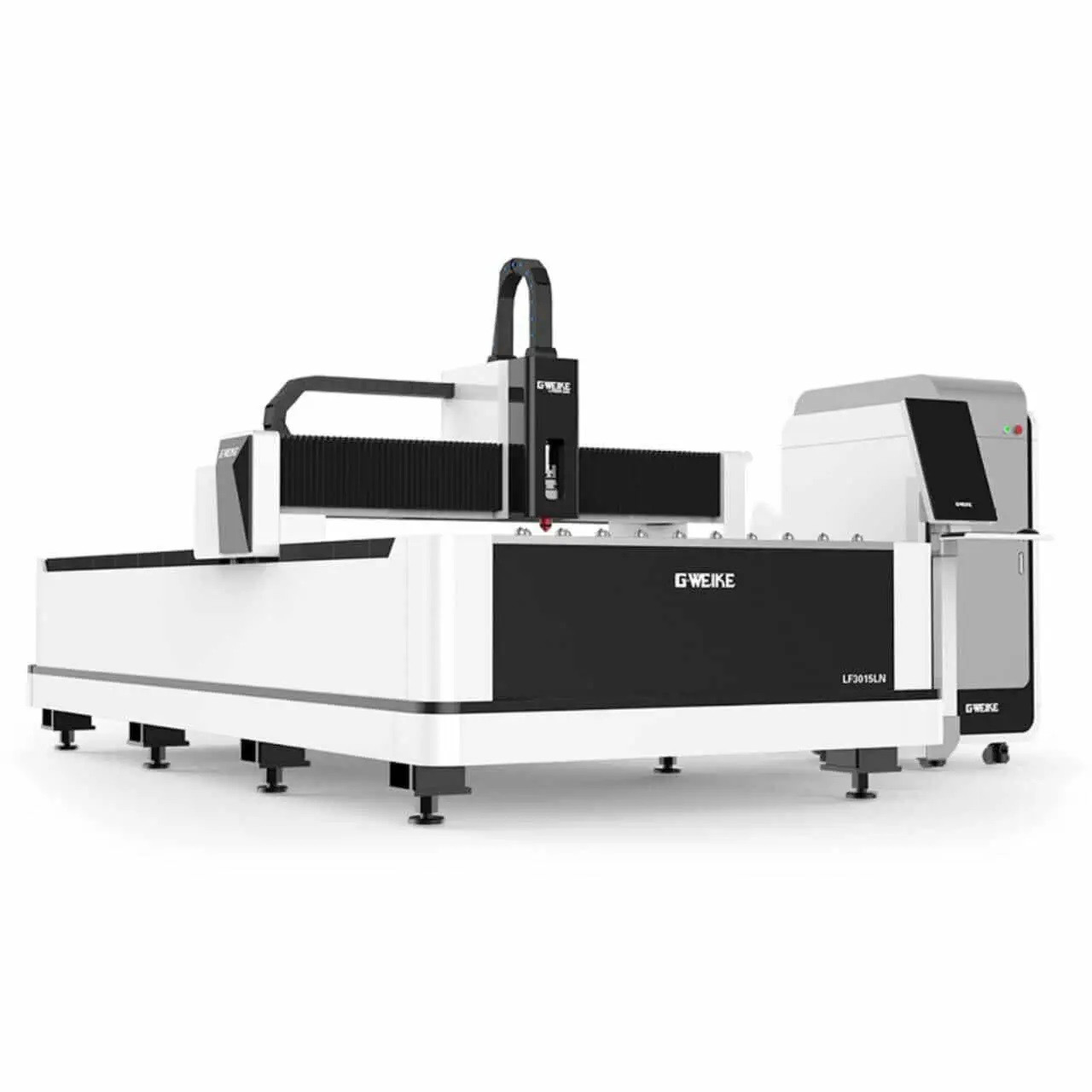

Волоконний лазер Gweike LF3015LN

• Виробник GWEIKE
• Робоча зона 3000x1500 мм
• Вихідна потужність лазера 500/700/750/1000/1500/2000 Вт
• Швидкість позиціонування 80 м/хв
• Точність позиціонування ±0.03 мм
• Хід по осях X/Y/Z 1500/3000/100 мм
• Макс. прискорення 1G

Параметри підключення

• Споживана потужність 8.6 (Raycus 500 Вт) кВт

Габарити

• Довжина 4450 мм
• Ширина 4197 мм
• Висота 1860 мм
• Вага 3000 кг

Додаткові параметри

• Повторюваність ±0.02 мм
• Ширина направляючої, вісь X 20 мм
• Ширина направляючої, Y вісь 30 мм
• Маса станини (нетто) 2600 кг
• Електроспоживання (Raycus 700 Вт) 9 кВт
• Електроспоживання (Raycus 1000 Вт) 10 кВт
• Електроспоживання (Raycus 1500 Вт) 12 кВт
• Електроспоживання (Raycus 2000 Вт) 13.6 кВт
• Електроспоживання (Raycus 3000 Вт) 24 кВт

Особливості

• Волоконний лазер Gweike LF3015LN (базова модель окремий електричний шафа з кондиціонером) призначений для різання листового металу;
• Встановлені якісні компоненти від надійних виробників: серводвигуни виробництва Yaskawa (Японія), лазерний джерело Raycus/IPG (на вибір), лінійні направляючі HIWIN/PMI, електрокомпоненти Schneider/Delixi. Вартість верстата вказана з джерелом Raycus 500W;
• Робочий стіл виконаний з листової сталі, має високу механічну міцність і жорсткість. Портал виготовлений з авіаційного алюмінію за аерокосмічним стандартом;
• Просте та зручне керування верстатом за допомогою системи Cypcut;
• Точність позиціонування ±0.03 мм. Опціонально верстат можна доповнити автоматичним фокусуванням (ріжучі головки потужністю 1500Вт і більше поставляються з автоматичним фокусуванням).

Рекомендації щодо застосування

• Волоконний лазер Gweike LF3015LN застосовується на металургійних, нафтогазових, машинобудівних підприємствах. Верстати для лазерного різання по металу з ЧПУ використовуються для промислового виробництва та
• виробів із листового прокату сталі та кольорових металів.

Комплектація:

• Лазерне джерело Raycus/IPG (на вибір);
• Різальна головка Raytools; Сервомотори: вісь X - 1 шт. x 850 вт Yaskawa (Японія), вісь Y - 2 шт. x 850 вт Yaskawa (Японія), вісь Z - 1 шт. x 400 Вт Panasonic;
• Система управління Cypcut (інтерфейс російською та англійською мовами);
• Зубчасті рейки YYC/APEX (Тайвань); Лінійні напрямні HIWIN/PMI;
• Редуктор Nidec-Simpo (Японії);
• Електрокомпоненти Schneider/Delixi;

• Водяний чилер;

• Електрична шафа з кондиціонером;

• Система витяжки; вентилятор;

• Система автоматичного змащення.

Комплектация:

• Лазерный источник Raycus / IPG (на выбор);
• Резательная головка Raytools; Сервомоторы: ось X — 1 шт. x 850 вт Yaskawa (Япония), ось Y — 2 шт. x 850 вт Yaskawa (Япония), ось Z — 1 шт. x 400 вт Panasonic;
• Система управления Cypcut (интерфейс на русском и английском языках);
• Зубчатые рейки YYC/APEX (Тайвань); Линейные направляющие HIWIN/PMI;
• Редуктор Nidec-shimpo (Японии);
• Электрокомпоненты Schneider/Delixi;
• Водяной чиллер;
• Электрический шкаф с кондиционером;
• Система вытяжки, вентилятор;
• Система автоматической смазки
