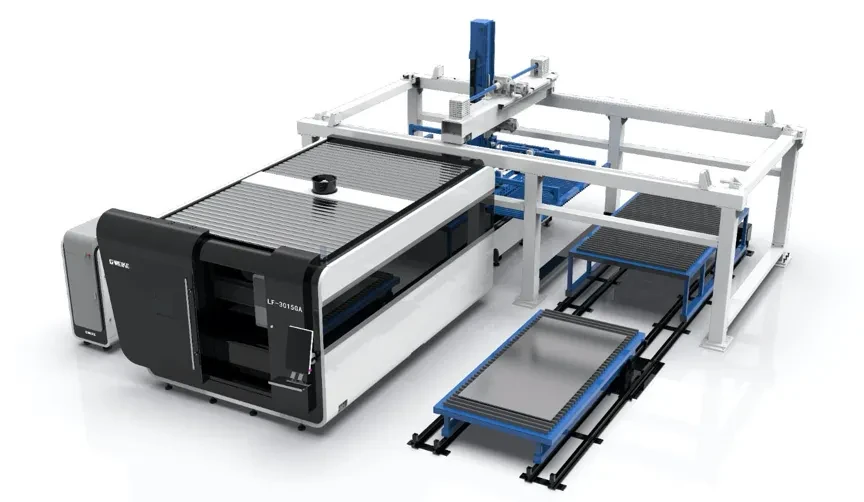

Встановлення лазерного різання металу GWEIKE LF3015GAS

Модель

LF3015GAS

Габарити верстата

7190*12755*3818 мм

Вага нетто

13000 кг

Розміри робочого столу

3000*1500 мм

X/Y вісь, точність позиціонування

±0,03 мм

X/Y вісь. Повторюваність

±0,02 мм

Мак. Швидкість вільних переміщень

80 м/хв

Макс. прискорення

1G

Час зміни столів

20-ті роки

Система передачі

Зубчасті рейки шестерня

Потужність сервомотора на осі Y

1.3kw, 2 шт.

Потужність сервомотора на осі X

850w, 1 шт.

Харчування

380В/50Гц

Макс. Розміри завантажених листів

3000*1500 мм

мін. Розміри завантажених листів

1200*1000 мм

Макс. Вага завантажених листів

300 кг

Товщина завантажених листів

0,8 - 8 мм

Час здійснення циклу завантаження

120S

Підсумкова потужність сервомоторів

10,2 кВт

Необхідний тиск газу

0,55 МПа

Количество присосок

16 шт.

Вага

5.6 тонни

Потужність сервомотора по осі Z

4,4 кВт Yaskawa

Потужність сервомотора по осі Z

2.9кВт Yaskawa

Мотор для візка

2,2 кВт

Мотор для вилок

750 Вт

Назва

Бренд

1

оптоволоконне лазерне джерело

Райкус/IPG

2

Ріжуча головка автофокус

Raytools, Китай

3

Сервомотори та драйвери, X, Y, Z вісь, вісь X 850W, вісь Y 1300W*2, вісь Z 750W.

Inovance,Китай

4

Зварена станина з листів

5

Зубчасті рейки шестерня

YYC, Тайвань

6

Редуктори швидкості

Мотор-редуктор

7

Електрокомпоненти

CHNT, Китай

8

Пневматичні деталі

CKD, Японія/Airtec, Тайвань

9

підшипники

NSK, Японія

10

Портал з авіаційного алюмінію

GWEIKE, Китай

11

Квадратні напрямні

Lapping, Тайвань

12

Кулькові гвинти на Z осі

TBI, Тайвань

13

система управління та софт, інтерфейс російською та англійською мовами

Cypcut, Китай

14

Система димовидалення, секційна витяжка，вентилятор 5.5кВт

15

Система автоматичного змащення

16

Водяний чилер

S&A/Tongfei, Китай

17

Функція скорочення польоту

18

Функція автоматичного пошуку краю

19

Функція автоматичного розкладання виробів

20

Візки, щоб зібрати відходи чи заготівлі

21

Камера, щоб відстежити роботу всередині кабінети

22

Змінні столи паралельно змінюються.

23

Пульт дистанційного керування

24

Стабільзатор напруги

25

Система автоматичного завантаження та розвантаження листів

GWEIKE, Китай

26

Витратники на рік експлуатації, 3 захисні лінзи, 14 сопел, 2 кільця з кераміки

Назва

Фото

Пластинчасте зварювальне важке робоче ліжко Відпалене та термооброблене. Тяжка робоча платформа для зварювання пластин, без деформації протягом 20 років, підходить для надпотужного лазера потужністю 10000 Вт. Збільшення ваги дуже позитивно впливає на швидкість різання.

Raytools головка

Переваги автофокусу:

Весь діапазон фокусних відстаней знаходиться під контролем системи керування верстатом CypCut.

Необхідна фокусна відстань автоматично регулюється в процесі роботи, що допомагає досягати найкращого ефекту різання металевих листів різної товщини.

Фокусна відстань контролюється операційною системою. Не потрібно налаштовувати регулювання вручну, щоб уникнути помилок або збоїв, викликаних ручним керуванням.

Електричний привід автоматично налаштовує найбільш відповідні координаційні центри у робочому процесі, що значно покращує швидкість різання.

Лазерна голова отримує з бібліотеки параметрів параметри, які зберігаються в системі.

Переваги лазерних головок Raytools:

Оптимізована оптична конфігурація з ефективним розподілом повітряного потоку

Автоматичне регулювання фокусної відстані, точність позиціонування 0.05 мм

Зручне встановлення лінзи, швидкий та легкий доступ до захисного скла

Конструкція сопла із застосуванням допоміжних газів та захисної заслінки зручна при різанні високовідбивних матеріалів та запобігає розбризкуванню металу.

Вбудовані канали з подвійним контуром охолодження забезпечують постійну температуру колімаційних та фокусуючих компонентів, дозволяючи уникнути перегріву лінз та продовжити термін служби лінз.

Для колімаційної та фокусуючої лінзи використовуються синглетні, дублетні або асферичні лінзи, відповідно до параметрів лазера, для забезпечення оптимального фокусування та якості променя

Автономний ємнісний контролер висоти BCS100 являє собою високопродуктивний пристрій зі зворотним зв'язком для управління лазерним верстатом. Крім застосування методів управління, звичайних для більшості аналогічних продуктів, BCS100 забезпечує Ethernet-підключення (за протоколом TCP/IP), завдяки чому реалізуються такі функції ПЗ для управління верстатом лазерного різання CypCut, як автоматичне відстеження

Секційна витяжка

• Повне покриття — використовуються останні

 передові технології, у кожній секції

  має систему димовидалення.

 • Потужна адсорбція негативного тиску 360°

 Осьовий вентилятор видує дим вниз, створюючи

 сильна адсорбція та постійний дим

 вихлоп.  Ефективно очищає дим і

 пил на верхній частині різання, що додається

 платформу і, таким чином, зменшує забруднення лінз

• Виготовлено за аерокосмічними стандартами

та сформовано прес-екструзією 4300 тонн

формування.

• Після старіння його міцність може

досягти 6061 T6, що є найвищою міцністю

серед усіх порталів.

• Деякі з переваг авіаційного алюмінію:

про Висока міцність

про Легку вагу

про Стійкість до корозії

Зубчасті рейки шестерня YYC

Косозуба зубчаста передача YYC Тайвань.
Порівняно з прямозубою косозуба рейкова передача має більшу здатність навантаження. Забезпечуючи високу плавність зачеплення та ходу, вона знижує рівень шуму, може витримувати додаткові динамічні навантаження.

та підвищує продуктивність.

• Обмін платформ завершено

протягом 20 секунд.



Зубчастий захватний пристрій і присоски: міцний і надійний, максимальне зусилля захоплення 300 кг.



Двигунний ходовий механізм: стабільна конструкція, стабільна трансмісія

Вантажно-розвантажувальний обмінний візок: висока несуча здатність та короткий час заміни



Система спостереження

Під час обробки кожну сліпу зону можна контролювати у час, а процес різання можна контролювати; інтелектуальна система моніторингу високої чіткості, віддалена робота сигналізації не становить небезпеки.

Система управління CypCut являє собою систему програмного забезпечення, призначеного для лазерних верстатів різання металу, яка включає в себе не тільки управління процесом лазерного різання, але і управління шарами, обробку зображень, налаштування процесу різання, планування траєкторії обробки, розкладку деталей, визначення положення листа, моделювання процесу різання.

Ця функція дозволяє автоматично визначати положення кромки листа, кут повороту заготовки на столі верстата та скоригувати програму різання, якщо це потрібно. Якщо матеріал розташований на столі не рівно, кромки матеріалу будуть визначені за допомогою ємнісного датчика, і матеріал буде програмно повернений у необхідні координати.

Зони безпеки – області, на яких встановлені притискачі аркуша чи утримувачі. При попаданні оптичної головки до таких зон контур деталі не обробляється, а верстат встає на паузу. Розмір зони безпеки задається оператором. Зони безпеки враховуються під час побудови безпечних проходів.

Враховуючи негативний досвід експлуатації верстатів з розміщенням електронних компонентів внутрі верстата, компанія G-Weike прийняла рішення про комплектацію лазерних верстатів пилозахищеним електрошафою, що окремо стоїть, з кондиціонером. Усередині шафи знаходиться лазерне джерело, привод двигунів, системний блок комп'ютера, плата комутацій, силові елементи.

Система автоматичного змащення

Верстат оснащений централізованою автоматичною системою подачі мастильної рідини, що спрощує його обслуговування та забезпечує безвідмовну роботу обладнання. За рахунок точного дозування знижується витрата мастильних матеріалів, збільшується термін життя вузлів техніки.

Дисплей операційоої системы

Перший із виробників, хто використовує UI дизайн між інтерфейсом та робочою платформою у світі, роблячи обробку більш інтуїтивною. Елегантні криві точно відповідають корпусу верстата. Сильна водонепроникна дихаюча система створює найкращий екстер'єр, роблячи роботу зручнішою. Процес алмазного різання та скло високої щільності роблять екран більш вишуканим та зручним у використанні.

Водяний чилер

Автоматична система охолодження лазера виконана на базі промислових водяних чилерів компанії S&A серії CWFL або Tongfei серії TFLW. Чиллер має подвійний контур охолодження, один лазерної головки, другий лазерного джерела. Високопродуктивний блок водяного охолодження, високоякісна титанова випарна труба (пластинчастий випарник з нержавіючої сталі), багатоступінчастий циркуляційний насос. Висока якість, висока ефективність, низький шум.
Чиллер підходить для роботи з випромінювачами відомих брендів RAYCUS, IPG чи MaxPhotonics.

Візки, щоб зібрати відходи чи заготівлі

Стабілізатор напруги

Сучасні електронні компоненти дуже вимогливі до якісного харчування. Силова частина верстатів виконані на мікроконтролерах, які дуже чутливі до стрибків напруги. На будь-якому виробництві стрибки напруги є невід'ємною частиною виробничого процесу зварювання, пуск верстата, включення калорифера і т.д. Всі ці процеси можуть вивести з ладу складні електронні компоненти. Саме тому ми комплектуємо верстати стабілізатором напруги.

Набір інструментів та розхідників для пусконалагоджувальних робіт та експлуатації
