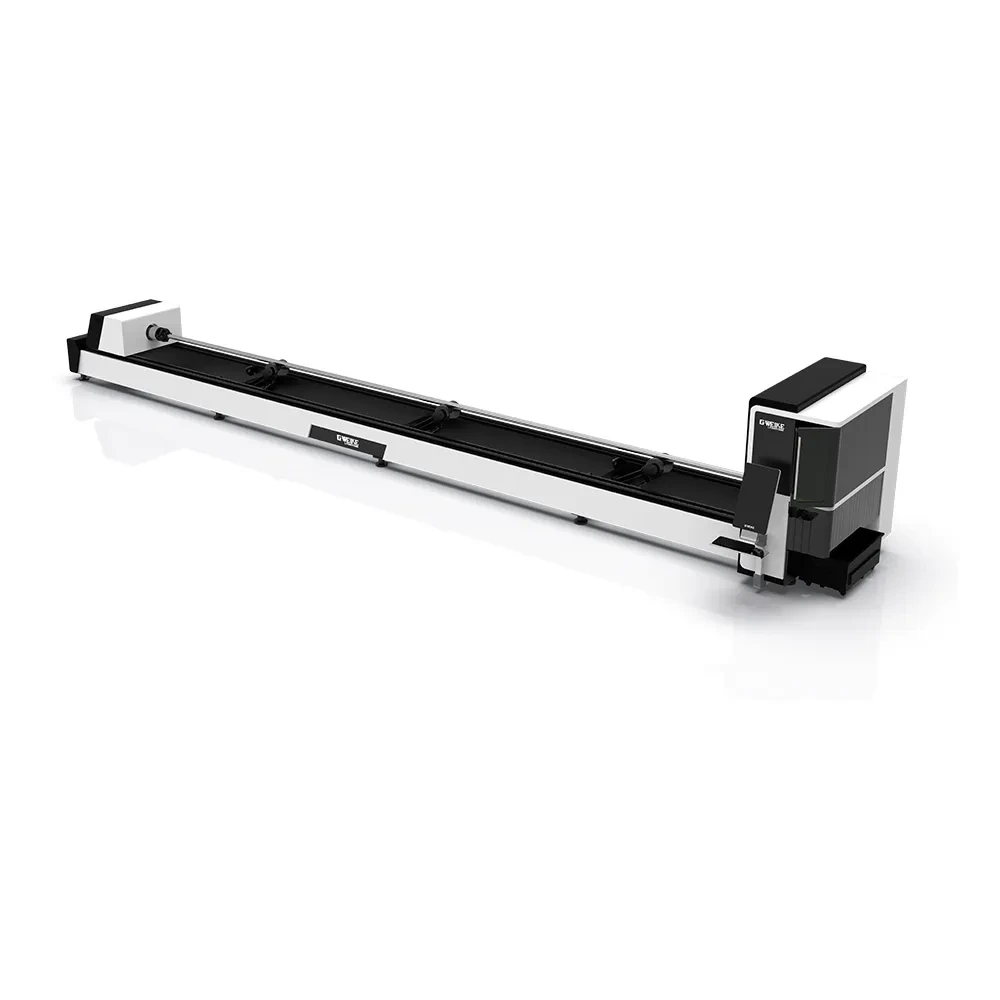

Волоконний лазерний труборіз Gweike GKS-6016T2 (160 мм патрон) 3 кВт

Волоконний лазерний труборіз Gweike GKS-6016T2 (160 мм патрон)

Основні характеристики

Виробник: GWEIKE

Робоча зона, мм: 6500 x 420

Вихідна потужність лазера, Вт: 3000

Максимальна довжина труб, мм: 6500

Діаметр труб, мм: Ø 160

Розмір квадратного профілю, мм: 160 х 160

Максимальне навантаження труб, кг: 80

Діаметр затискного виробу, мм: 160

Переміщення та подачі

Швидкість позиціонування, м/хв: 120

Хід по осях X/Y/Z, мм: 420 / 6500 / 195

Максимальне прискорення: 1 G

Кут обертання, W-вісь, °: без лімітів, n*360

Максимальна швидкість обертання, W-вісь, об/хв: 140

Точність

Точність позиціонування, мм: ± 0.05

Повторюваність позиціонування по X, Y осях, мм: ± 0.03

Параметри підключення

Електроживлення, В/Гц: 3x380/50

Особливості

• Лазерний труборіз Gweike GKS-6016T2 (160 мм патрон) застосовується для різання металевих труб і профілів;

• Використовується для різання труб різного перетину (круглі, квадратні, прямокутні, овальні, поясні труби, шестигранні трубки тощо), а також дозволяє здійснювати гравіювання металу. Контур різу можна створити безпосередньо в програмі верстата або завантажити зовні;

• Коліматорні та фокусуючі лінзи з подвійним водяним охолодженням знижують температуру ріжучої головки, що збільшує її термін служби;

• Робочий діапазон променя і ріжучих компонентів можна контролювати та швидко вимкнути. Це підвищує безпеку обладнання;

• Джерело Raycus або IPG (на вибір) з терміном служби до 100 000 годин. Висока продуктивність, висока швидкість різання, якісний різ, швидке переналаштування на різні товщини. Ширина направляючих 25 мм.

Комплект постачання:

Волоконне джерело лазера Raycus – 1 шт.

Ріжуча головка, Raytools, автофокус – 1 шт.

Сервомотори та драйвери Inovance (Китай), вісь X – 850 Вт, вісь Y – 1.8 кВт, B1 – 1.8 кВт, B2 – 1.8 кВт, вісь Z – 750 Вт

Вісь X / Z – кульковий гвинт TBI, квадратна направляюча Lapping (Тайвань) – 1 комплект

Пневматичні компоненти – Aventics (Німеччина) / CKD (Японія) – 1 комплект

Електронні компоненти – CHNT (Китай) / Schneider (Франція) – 1 комплект

Водяний чиллер S&A – 1 шт.

Цифрова панель управління з ПЗ TUBEPRO – 1 комплект, інтерфейс програми англійською та китайською мовами

Рейка шестерня YYC (Тайвань) – 1 комплект

Редуктори швидкості Motoreducer – 1 комплект

Вентилятор 750 Вт – 1 шт.

Система автоматичного змащення – 1 комплект

Бездротовий пульт управління – 1 шт.

Стабілізатор напруги – 1 шт.

Набір інструментів для встановлення верстата – 1 комплект

Окремий шафа електроживлення – 1 комплект



Опис комплектуючих труборіза:

Зварна станина з труб

Внутрішня структура станини виконана з сортового металу, вона складається з багатьох зварених секцій з профільних прямокутних труб. Для підвищення міцності станини та можливих деформацій, кожна секція посилюється ребрами жорсткості. Після зварювання станина проходить процедуру високотемпературного відпалу для зняття напружень у металі. Пази під лінійні напрямні фрезеруються на прецизійному повздовжньому фрезерному обробному центрі;

Raytools головка

Весь діапазон фокусних відстаней знаходиться під контролем системи керування верстатом CypCut. Необхідна фокусна відстань автоматично регулюється в процесі роботи, що допомагає досягати найкращого ефекту різання металевих листів різної товщини. Фокусна відстань контролюється операційною системою. Немає необхідності налаштовувати регулювання вручну, що дозволяє уникнути помилок або збоїв, викликаних ручним управлінням. Електричний привід автоматично налаштовує найбільш підходящі координаційні центри в робочому процесі, що значно покращує швидкість різання. Лазерна голова отримує з бібліотеки налаштувань параметри, які зберігаються в системі. Переваги лазерних головок Raytools:

Оптимізована оптична конфігурація з ефективним розподілом повітряного потоку Автоматичне регулювання фокусної відстані, точність позиціонування 0.05 мм Зручна установка лінзи, швидкий та легкий доступ до захисного скла Конструкція сопла з використанням допоміжних газів та захисної заслінки зручна при різанні високо відбивних матеріалів та запобігає розбризкуванню металу Вбудовані канали з подвійним контуром охолодження забезпечують постійну температуру колімаційних та фокусуючих компонентів, що дозволяє уникнути перегріву лінз та продовжити термін служби лінз Для колімаційної та фокусуючої лінзи використовуються синглетні, дублетні або асферичні лінзи, відповідно до параметрів лазера, для забезпечення оптимального фокусування та якості променя;

Редуктори швидкості Motoreducer, Франція

Мотор-редуктор виробництва Motoreducer Франція. Це найкраще поєднання ціни та якості. Конструкція редуктора забезпечує довгий та безперервний термін служби.

Конструкція затиску

Вона використовує пневматичну конструкцію затиску з обох боків і може автоматично модулювати центр. Регульований діапазон діагоналі становить 10-160 мм. Система передачі обертання патронів: зубчасте колесо, не ремені, точність передачі вища;

Дробна автоматична установка опори

Вона використовує інтелектуальну конструкцію опори труби, яка може вирішити проблеми деформації в процесі різання довгих труб. 5 підтримуючих опор автоматично піднімаються та опускаються;

Зубчасті рейки шестерні YYC

Косозуба зубчаста передача YYC Тайвань. У порівнянні з прямозубою косозуба рейкова передача має більшу вантажопідйомність. Забезпечуючи високу плавність зачеплення та ходу, вона знижує рівень шуму, може витримувати додаткові динамічні навантаження;

Керуюча система та софт

Найпрофесійніша ЧПК в Китаї з функцією автоматичного набору, інтерфейс російською та англійською мовами. Система Автоматизованого Виробничого Процесу CypCut розроблена компанією Friendess. Система має багато модулів, широко застосовується для роботи з верстатами лазерного різання, проста у вивченні та зручна у використанні. CypCut – система для лазерного різання плоских поверхонь. Вона дозволяє безпосередньо виконувати різання, проектувати вироби, контролювати параметри різання. CypCut забезпечує доступ до великої кількості налаштувань графічних об'єктів, дозволяє працювати з шарами, редагувати шлях лазера, здійснювати симуляцію різання тощо;

Система автоматичного змащення

Верстат оснащений централізованою автоматичною системою подачі мастила, що спрощує його обслуговування та забезпечує безвідмовну роботу обладнання. Завдяки точному дозуванню зменшується витрата мастильних матеріалів, збільшується термін служби вузлів техніки;

Дисплей операційної системи

Перший з виробників, хто використовує UI дизайн між інтерфейсом і робочою платформою у світі, роблячи обробку більш інтуїтивною. Елегантні криві точно відповідають корпусу верстата. Сильна водонепроникна дихаюча система створює кращий зовнішній вигляд, роблячи роботу зручнішою. Процес алмазного різання та скло високої щільності роблять екран більш витонченим та зручним у використанні;

Водяний чиллер

Автоматична система охолодження лазера виконана на базі промислових водяних чиллерів від компанії S&A серії CWFL або Tongfei серії TFLW. Вона має подвійний контур охолодження: один для лазерної головки, другий для лазерного джерела. Чиллер підходить для роботи з випромінювачами відомих брендів: RAYCUS, IPG або MaxPhotonics;

Стабілізатор напруги

Сучасні електронні компоненти дуже вимогливі до якісного живлення. Саме тому ми комплектуємо верстати стабілізатором напруги;

Автоматична система стеження

Вона використовує інтелектуальні опори підтримки труби для вирішення проблем деформації в процесі різання довгих труб.
