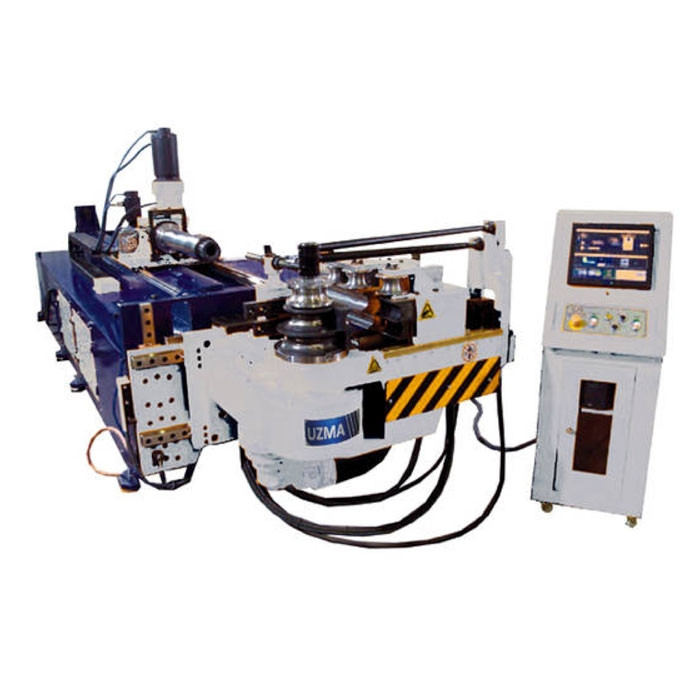

Трубогнучкий верстат Uzma UZC
Автоматичні трубогини UZMA з ЧПУ серії UZC з 3 або 5 керованими осями дають змогу обробляти труби діаметром до 130 мм і є оптимальним рішенням для згинання труб у виробництві автомобілів, судом, медичної техніки та меблів, завдяки своїй точності, гнучкості та високої продуктивності. Станки серії CNC3 з багаторівневою оснасткою дають змогу на одній деталі отримувати кілька гнучких з різними радіусами, а також отримувати плавну дугу великого радіуса, використовуючи метод згинання через ролик, що відхиляє.
Переваги:
- Система ЧПУ
- 15" сенсорний екран
- 3D-симуляція згину
- Самодіагностика та виведення помилок на дисплей
- 3-5 керованих осей (подавання труби, поворот, згинання, горизонтальна зміна інструмента, вертикальне позиціювання інструмента)

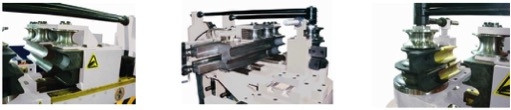

- 3-рівневе обладнання (2 гнучкі комплекти + 1 оснастка для згинання проштовхуванням через відхильний ролик) для моделі CNC 3
- Повністю автоматичний пристрій подавання та повороту труби, керований ЧПК, на сервоприводах
- Гідравлічний затискач
- Гідравлічний дон
- Гідравлічний підведення затискача
- Гідравлічний поворот гнучкої консолі
- Охолодження олії
- Автоматична система змащення дорна
- Автоматична система змащення верстата
- Інструментальна оснастка згідно специфікації
Характеристики
|
CNC1 (3 керовані осі) |
||||||||||
|
Найменування |
UZС 16 |
UZС 25 |
UZС 38 |
UZС 42 |
UZС 51 |
UZС 76 |
UZС 90 |
UZС 114 |
UZС 130 |
|
|
Макс. D труби, мм |
16 |
25 |
38 |
42 |
51 |
76 |
90 |
100 |
130 |
|
|
Макс. товщина стінки, мм |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
5 |
5 |
|
|
Макс. радіус гнучкості, мм |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
300 |
350 |
|
|
Макс. кут, ° |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
|
|
Швидкість згинання, °/сек |
48 |
48 |
35 |
35 |
35 |
30 |
30 |
30 |
25 |
|
|
Швидкість подавання, мм/сек |
1000 |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
500 |
500 |
|
|
Швидкість обертання, °/сек |
210 |
210 |
210 |
210 |
210 |
140 |
140 |
60 |
60 |
|
|
Потужність привода, кВт |
11 |
11 |
11 |
11 |
11 |
15 |
18 |
22 |
30 |
|
|
Довжина оправи, мм |
2500 |
2500 |
3250 |
3250 |
3250 |
3500 |
4000 |
4000 |
4500 |
|
|
Допуски згинання |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
Допуски подавання й обертання |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
Об'єм оливи |
100 |
120 |
120 |
120 |
120 |
160 |
160 |
180 |
200 |
|
|
Макс. тиск гідравл., БАР |
142 |
190 |
190 |
190 |
190 |
220 |
240 |
240 |
270 |
|
|
Маса, кг |
2700 |
2700 |
2850 |
2850 |
3000 |
3500 |
4500 |
6000 |
6500 |
|
|
Довжина, мм |
4000 |
4000 |
5000 |
5000 |
5000 |
5500 |
5750 |
6000 |
6000 |
|
|
Ширина, мм |
1400 |
1400 |
1500 |
1500 |
1500 |
1700 |
1850 |
2200 |
2500 |
|
|
Висота, мм |
1400 |
1400 |
1400 |
1400 |
1500 |
1600 |
1600 |
2000 |
2000 |
|
|
CNC2 (4 керовані осі) |
CNC3 (5 керованих осей) |
||||||||
|
Найменування |
UZС 38 |
UZС 42 |
UZС 51 |
UZС 76 |
UZС 38 |
UZС 42 |
UZС 51 |
UZС 76 |
|
|
Макс. D труби, мм |
38 |
42 |
51 |
76 |
38 |
42 |
51 |
76 |
|
|
Макс. товщина стінки, мм |
3 |
3 |
3 |
4 |
3 |
3 |
3 |
4 |
|
|
Макс. радіус гнучкості, мм |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
|
Макс. кут, ° |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
|
|
Швидкість згинання, °/сек |
50 |
50 |
45 |
35 |
50 |
50 |
45 |
35 |
|
|
Швидкість подавання, мм/сек |
1000 |
1000 |
1000 |
800 |
1000 |
1000 |
1000 |
800 |
|
|
Швидкість обертання, °/сек |
210 |
210 |
210 |
140 |
210 |
210 |
210 |
140 |
|
|
Потужність привода, кВт |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
|
|
Довжина оправи, мм |
3900 |
3900 |
3900 |
3900 |
3900 |
3900 |
3900 |
3900 |
|
|
Допуски згинання |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
Допуски подавання й обертання |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
Об'єм оливи |
140 |
140 |
140 |
140 |
140 |
140 |
140 |
140 |
|
|
Макс. тиск гідравліки, БАР |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
|
Маса, кг |
5000 |
5000 |
5500 |
6500 |
5200 |
5200 |
5700 |
6700 |
|
|
Довжина, мм |
6300 |
6300 |
6300 |
6300 |
6300 |
6300 |
6300 |
6300 |
|
|
Ширина, мм |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
|
|
Висота, мм |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
 |
 |

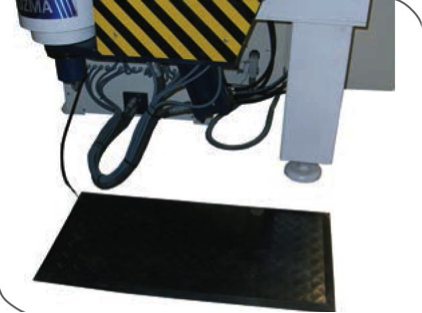

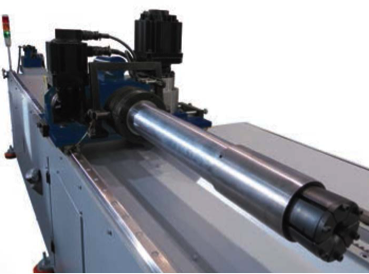

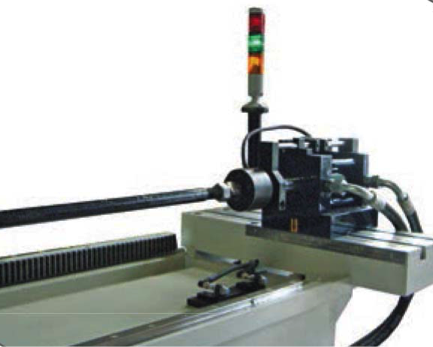

| Повністю автоматичний керований ЧПК пристрій подавання та повороту | Мат безпеки |
 |
 |

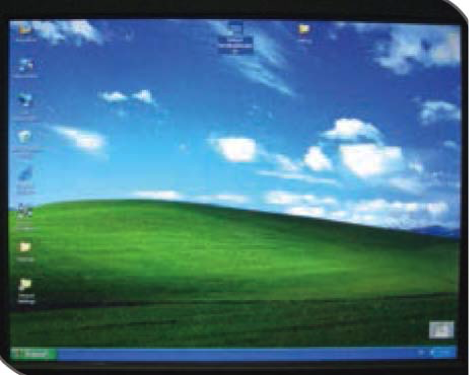

| Гідравлічний дон | ПК з ОС Windows |
 |
 |

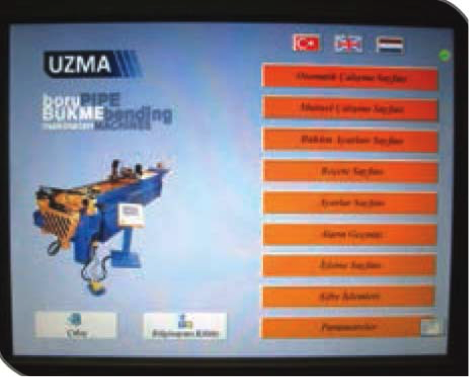

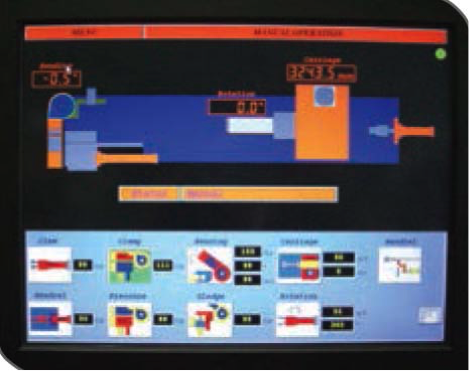

| Основна сторінка | Сторінка ручних операцій |
 |
 |

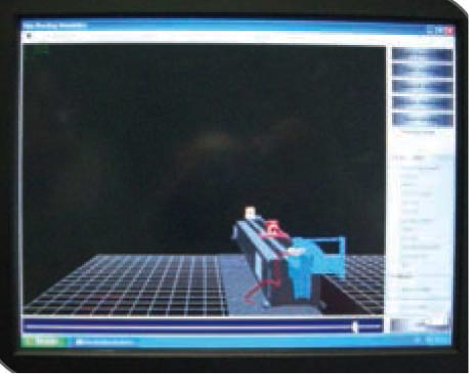

| Сторінка симуляції | Сторінка симуляції |
| Основні | |
|---|---|
| Виробник | UZMA |
| Країна виробник | Туреччина |
| Стан | Новий |
| ЧПУ | Так |
