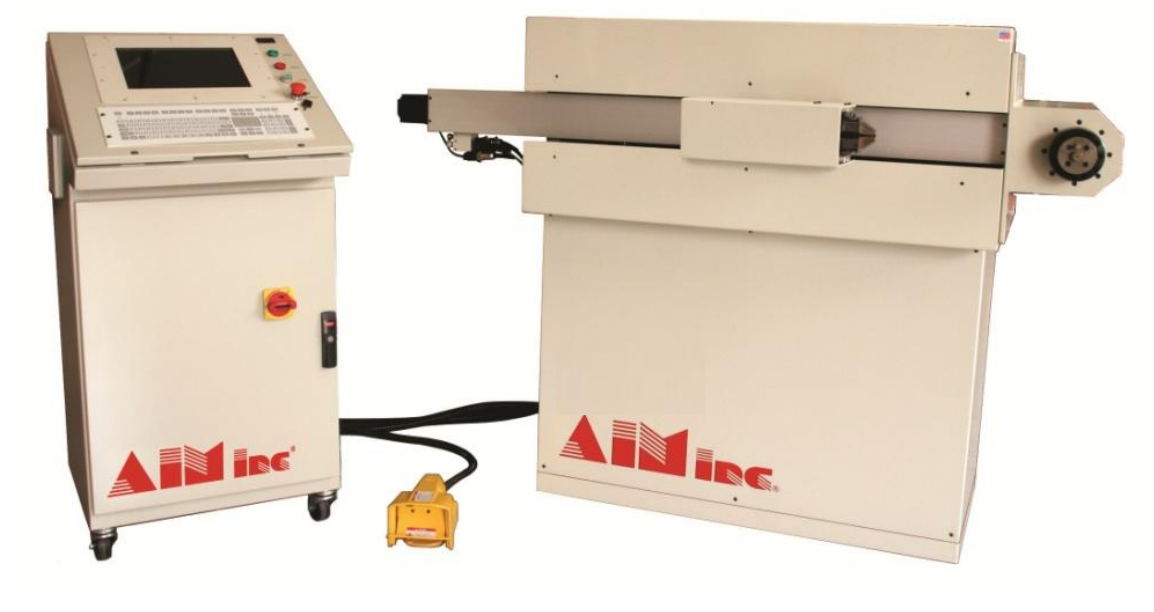

Верстат для гнуття виправленого прутка і трубки 2D AIM Table Top AFT-2D8
- Під замовлення
Відправка з 18 травня 2024Ціну уточнюйте
Замовлення тільки за телефоном
- +380 (96) 396-33-91Володимир
- +380 (96) 396-33-91Володимир
Опис верстата
Верстати серії AccuForm Table Top – верстати для гнуття попередньо порізаних розмір выправленных прутків та трубок. Верстати серії AFT призначені для прототипування і дрібносерійного виробництва, можливе виробництво в автоматичному режимі в разі оснащення верстата опціональним пристроєм подачі зі штабеля з заготовками.
Базова конфігурація AFT являє собою 2D горизонтальний верстат для точної гнучкі трубки і дроту. Попередньо выправленная і порізана на розмір дріт або трубка завантажується вручну, а довжини контролюються за допомогою наявних на столі упорів.
У повній конфігурації верстат AFT налаштований для 3D згинання, при цьому вузол подачі дооснащается модулем повороту затиску. Так само конфігурація може бути розширена модулем подачі зі штабеля, що дозволяє здійснювати повністю автоматичну роботу.
Панель керування верстатом розташована на окремому пересувному электрошкафу. Також в электрошкафу знаходяться електронні компоненти управління, включаючи приводу управління. Система SmartEditor® попередньо встановлена на комп'ютері управління і керує всіма модулями системи, включаючи вузол гнуття, подачі, затиску і додатковими аксесуарами, такими як податчик з штабеля (магазин).
Таблиця застосовності моделей верстатів в AFT залежно від діаметра дроту і межі міцності металу дроту
Технічні характеристики
| Технічні дані | Од.зм. | Table Top AFT-2D8 |
|---|---|---|
| Діапазон діаметрів дроту | мм | 2 – 8 |
| Межа міцності на макс. діаметрі | Мпа | 700 |
| Вісь #1, поздовжня подача (опція) | ||
| Дискретність подачі | мм | ±0,006 |
| Макс. швидкість подачі | м/хв | 15 |
| Вісь #2, гнучка | ||
| Дискретність повороту | град. | 0,0005° |
| Макс. швидкість гнуття | град./с | 600 |
| Макс. кут згинання | град. | ±200° |
| Вісь #3, поворот (опція) | ||
| Макс. швидкість повороту | град./с | N/A |
| На той же діаметр дроту | с | 30 |
| Зміна роликів подачі та інструменту | хв | 5 |
| Споживана потужність, вимоги щодо підключення | ||
| Середнє споживання енергії ** | КВт×год | 1.6 |
| Електроживлення | 400В, 3 фази, 50Гц | |
| Приєднувальна потужність | кВА | 3 |
| Стиснене повітря | 7 атм., витрата: 50 л/хв | |
| Габарити, Д х В Шх | м | 1,5x0,8x1,2 |
| Вага | кг | 220 |
| Основні | |
|---|---|
| Виробник | Karnasch |
| Країна виробник | Німеччина |
| Додатковий сервіс | Сервісне обслуговування, Установка, Навчання |
