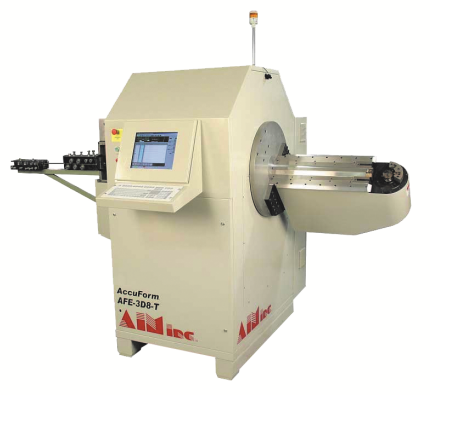

Проволокогибочный верстат для 3D згинання AIM Euroline AFE-3D8-T

Опис верстата

Верстати серії AccuForm Euroline – верстати для високопродуктивної 3D згинання дроту в умовах середніх і великих виробництв. Верстати серії AFE поставляються функцією «Револьверна головка» (turret) (-T) – для програмованої автоматичної зміни згинального інструменту.

Кожен проволокогибочный верстат з ЧПУ AccuForm Euroline може мати до 32 осей руху, в залежності від конфігурації. Ці верстати забирають дріт безпосередньо з котушки, виправляють її, виробляють згинання і ріжуть в розмір, виробляючи готову продукцію з дроту. Верстати можуть оснащуватися модулями для додаткових технологічних операцій, таких як зварювання, нарізка різьблення і т. п.

Програмування здійснюється в ексклюзивному програмному пакеті SmartEditor® розробленому AIM Inc. Програмування відбувається швидко і легко, достатньо ввести довжини і кути вироби, подивитися візуалізацію і при необхідності внести корективи.

Опція Animation Software дозволяє переглянути анімаційну симуляцію виробництва деталі перед реальним її виготовленням. Це допомагає перевірити керуючу програму і уникнути помилок.

Вузли верстата AFE

1.1 Вузол виправлення дроту в двох площинах:

Кожен верстат AFE-3Dx оснащений пристроєм виправлення дроту в двох площинах. По кожній площині розташовано 11 правлячих роликів з V-подібний паз. 5 з них великого діаметру і 6 меншого. Два різних діаметра роликів дозволяють виправляти широкий діапазон дроту без переналагодження. Забезпечувана лінійність: < 5:1000 на діаметрі 6мм (AFE-3D6)

1.2 Модуль подачі:

Використовується для подачі і позиціонування дроту. Складається з 4-х приводних роликів, однією направляючою, редуктора з зубчастим ременем, точного высокомоментного приводу (HTD - High Torque Drive) і безщіткового сервомотора.

• Швидкість подачі: 100 м/хв
• Повторюваність: +0,1 мм

1.3 Пристрій вимірювання дроту:

Зворотній зв'язок для позиціонування забезпечується двома вимірювальними роликами: один стаціонарний і один з пневматичним притискним пристроєм. Стаціонарний ролик підключений до инкрементальному энкодеру, що забезпечує точне вимірювання позиції дроту.

1.4 Комп'ютер керування верстатом і панель управління:

Промисловий комп'ютер, інтегрований кольоровий 15" дисплей "тач-скрін", промислова герметизированная клавіатура з вбудованим маніпулятором типу "миша", об'ємний твердотільний жорсткий диск 40 GB), 3.5" флоппі-диск дисковод CD-ROM привід, мережева плата Fast Ethernet. Операційна система Windows® XP Pro.

1.5 Консоль Z-осі:

Гибочна головка змонтована на кінці двотаврової консолі, яка обертається навколо осі дроту. Всі електричні з'єднання проходять через механізм "Токос'емноє кільце", пристрій, що передає електросигнали через ряд позолочених контактних кілець і платинових контактів. Гідравлічні і пневматичні з'єднання проходять через спеціальні муфти, які дозволяють необмежену обертання консолі.

1.6 Гідравлічний блок (розташований під кожухом верстата) використовується для живлення пристрою відрізки дроту маслом високого тиску.

Складається з:

• 75 л. масляний бак з очком-рівнем і фільтром
• Електромотор потужністю 3,7 кВт і шестерна помпа на 160 бар
• Подвійний соленоїдний клапан і запобіжний клапан.

1.7 Гибочна головка і пристрій відрізки:

Стандартна револьверна головка складається з блоку 4-х радіусних інструментів і твердого та роликового гибочних штирів.

• Максимальний кут згинання необмежений
• Точність +0,1 º
• Привід Безщітковий сервомотор
• Передача Планетарний редуктор
• Матеріал ножів Інструментальна сталь D2, 58 HRC
• Зусилля різання 4400 кГс

Пристрій відрізки – гідравлічне, виключно надійне і довговічне, можлива різка високоміцної дроту з великою швидкістю. У конструкції використовується двоходовий гідроциліндр, що вимагає мінімального технічного обслуговування (відсутня пружина повернення).

Таблиця застосовності моделей верстатів в AFE-T в залежності від діаметра дроту і межі міцності металу дроту

Верстати можуть працювати з дротом від 2 мм при використанні додаткового оснащення
Споживання електроенергії, виміряний при усередненому темпі виробництва

Технічні характеристики
