Проволокогибочный верстат для 2D згинання AIM Euroline AFE-2D8-T

Опис верстата

Верстати серії AccuForm Euroline – верстати для високопродуктивної 2D згинання дроту в умовах середніх і великих виробництв.

Верстати моделі AFE пропонуються з опцією «Револьверна головка» (turret) (-T) – це другий згинальний штир і ще одна серво-вісь у вузлі гнуття, для програмованої автоматичної зміни згинального інструменту.

Верстати даної серії можуть мати до 32 осей руху в залежності від конфігурації. Ці верстати забирають дріт безпосередньо з котушки, виправляють її, гнуть і ріжуть в розмір, виробляючи готову продукцію з дроту.



Програмування здійснюється в ексклюзивному програмному пакеті SmartEditor®, розробленому AIM Inc. Функція Software Animation дозволяє візуально зробити симуляцію гнуття деталі перед реальним її виготовленням. Це допомагає перевірити керуючу програму і уникнути помилок.

Програмне забезпечення SmartEditor® має в стандарті функцію DXF/XYZ import, що дозволяє безпосередньо імпортувати CAD файли і конвертувати їх в керуючі програми на комп'ютері верстата. У зв'язку з тим, що на верстатах AIM використовується програмне забезпечення власної розробки компанії, підтримка та оновлення здійснюються безкоштовно на всьому протязі служби верстата.



У стандартній комплектації верстати AFE-2Dx складаються з модуля подачі і модуля згинання. Кожен модуль виробляє власну операцію, при цьому управління і синхронізація модулів здійснюється єдиною комп'ютерною системою. На верстатах AFE-2Dx система управління змонтована на модулі згинання.

Модуль подачі подає дріт через правильне пристрій на модуль згинання. Модуль згинання здійснює згинання дроту згідно з підготовленою програмою і обрізає її розмір за допомогою вмонтованого гідравлічного пристрою. Револьверна головка дозволяє здійснювати зміну інструменту без зупинки для переналагодження, робить можливою гибку з 8-ма різними радіусами. При наявності опції «Револьверна головка» доступні два гибочних штиря, один з них, як правило, використовується під згинальний ролик для здійснення длиннорадиусных гибів, а другий – для гибів з малими радіусами.

В додатковій комплектації верстати можуть бути оснащені фаскосъемным модулем (AL8), модулем штампування (AD15), свердління (ADR-13, ADR-16), формування решт (AFCH-50, AFCH-70), маркування (MK8, MK12), нарізання різьби (ATH-8, ATH-12, ATH-16) і зварювання.



Вузли верстата AFM:

1. Вузол виправлення дроту в двох площинах.

По кожній площині розташовано 11 правлячих роликів з V-подібний паз. Правлячі ролики виконані різного діаметру (5 - великого діаметру і 6 меншого), що дозволяє виправляти широкий діапазон дроту без переналагодження. Забезпечувана лінійність: < 5:1000 на діаметрі 6мм (AFE-2D6).

2. Модуль подачі (частково прихований панеллю управління).

Використовується для подачі і позиціонування дроту. Складається з 4-х приводних роликів, однією направляючою, редуктора з зубчастим ременем, точного высокомоментного приводу (HTD - High Torque Drive) і безщіткового сервомотора.

• Швидкість подачі: 100 м/хв
• Повторюваність: + 0,1 мм

3.Пристрій вимірювання дроту (праворуч від модуля подачі).

Зворотній зв'язок для позиціонування забезпечується двома вимірювальними роликами: один стаціонарний і один з пневматичним притискним пристроєм. Стаціонарний ролик підключений до инкрементальному энкодеру, що забезпечує точне вимірювання позиції дроту.

4. Стіл.

Стіл зафіксований у позиції 60 градусів, що дозволяє готовим деталей легко зісковзувати в кошик накопичення. Верстат з серії AFE ідеально підходить для виробництва виробів малого та середнього розміру. Поворотний стіл є стандартним для верстатів серії AFM-2Dx і хороший для виробництва виробів великого розміру.

5. Гідравлічний блок (розташований під кожухом верстата).

Використовується для живлення пристрою відрізки дроту маслом високого тиску.

Складається з:

• 75 л. масляний бак з очком-рівнем і фільтром;
• Електромотор потужністю 3,7 кВт і шестерна помпа на 160 бар;
• Подвійний соленоїдний клапан і запобіжний клапан.

6. Гибочна головка і пристрій відрізки в одноголовочном виконанні.

Стандартна одноинструментальная головка складається з одного згинального штиря, з роликом або без, і гибочної матриці.

• Максимальний кут згинання ± 200º
• Точність ± 0,1 º
• Привід Безщітковий сервомотор
• Передача Планетарний редуктор
• Матеріал ножів Інструментальна сталь D2, 58 HRC
• Зусилля різання 1700 кГс

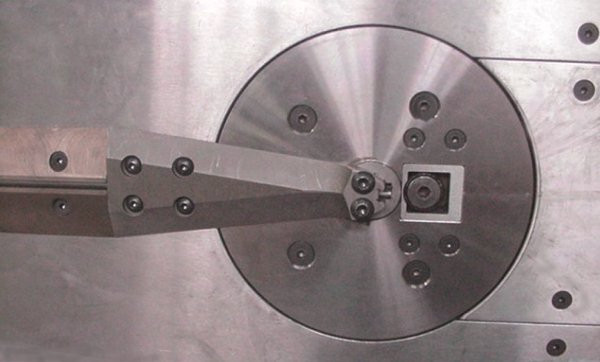

7. Гибочна головка і пристрій відрізки у виконанні з револьверною головкою.
Стандартна револьверна головка складається з блоку 4-х радіусних інструментів і твердого та роликового гибочних штирів.

• Максимальний кут згинання: необмежений
• Точність: +0,1 º
• Привід: Безщітковий сервомотор
• Передача: Планетарний редуктор
• Матеріал ножів: Інструментальна сталь D2, 58 HRC
• Зусилля різання: 4400 кгс

Пристрій відрізки – гідравлічне, виключно надійне і довговічне, можлива різка високоміцної дроту з великою швидкістю. У конструкції використовується двоходовий гідроциліндр, що вимагає мінімального технічного обслуговування (відсутня пружина повернення).

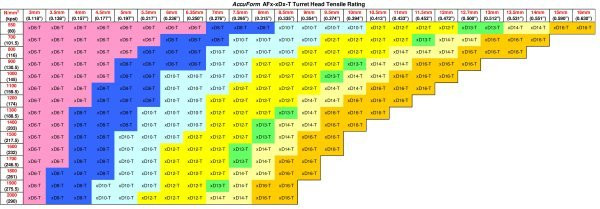

Таблиця застосовності моделей верстатів в AFE-2D залежно від діаметра дроту і межі міцності металу дроту

Верстати можуть працювати з дротом від 2 мм при використанні додаткового оснащення
Споживання електроенергії, виміряний при усередненому темпі виробництва

Технічні характеристики

Технічні дані	Од.зм.	Euroline AFE-2D8-T
Діапазон діаметрів дроту	мм	2 – 8
Межа міцності на макс. діаметрі	Мпа	550
Вісь #1, поздовжня подача (опція)
Дискретність подачі	мм	± 0,006
Макс. швидкість подачі	м/хв	100
Вісь #2, гнучка
Дискретність повороту	град.	0.0005
Макс. швидкість гнуття	град./с	1100
Макс. кут згинання	град.	необмежений
Вісь №3, зміна інструменту
Час зміни інструмента	с	0.4
Час переналагодження
На той же діаметр дроту	хв	1
Зміна роликів подачі та інструменту	хв	15
Споживана потужність, вимоги щодо підключення
Середнє споживання енергії ***	кВт×год	2
Електроживлення		400В, 3 фази, 50Гц
Приєднувальна потужність	кВА	40
Стиснене повітря		7 атм., витрата: 50 л/хв
Розміри, Д×Ш×В	м	3,7x1,6x2,13
Вага	кг	2040
